对于这款4英寸屏幕,搭载Symbian^3操作系统的顶级商务手机诺基亚E7来说,无论是诺基亚,还是我们广大的玩家,都对诺基亚E7给予了很高的期望。相信有不少朋友已经入手诺基亚E7了,但对于一些玩家来说,用手机是次要的,最主要的还是对手机进行“暴力”拆机,而这也是大家想要看到。
  今天给大家带来的就是塞班论坛玩家悟空对诺基亚E7的拆机教程图解,不知道看过之后你会不会也有一种想要拆机的冲动呢!下面进入正题。
拆机前的准备工序:
  1、将手机关机
  2、取出SIM卡槽
  3、准备工具:六角T5螺丝刀、最小号十字螺丝刀、镊子、拆机拨片、风枪(也可用电吹风代替)

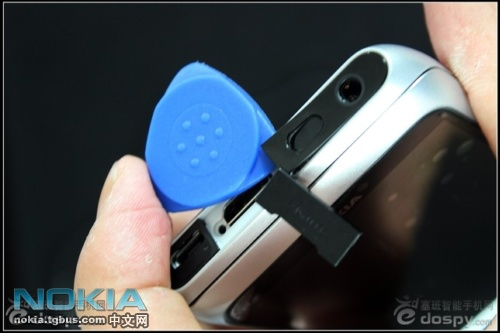

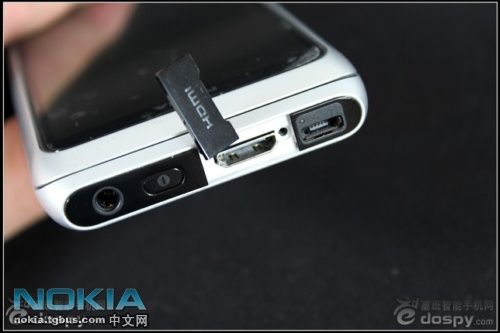

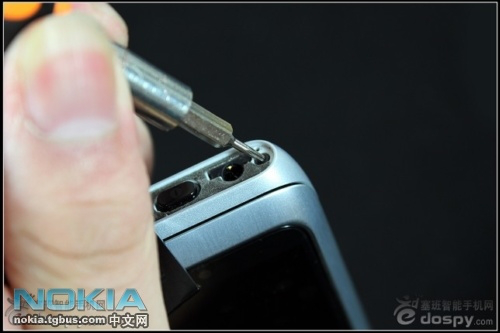

  首先打开诺基亚E7顶部的HDMI接口盖 用T5螺丝刀拧下螺丝:
  然后用拨片或者指甲掀开HDMI右侧的盖板(下面用双面胶链接,掀开时请小心):
拧下盖板下面的螺丝:

 拧下来后双手攥住手机,然后用两个拇指向前推动盖板部位(因为作者要留一个手拍照,所以无法解放双手):

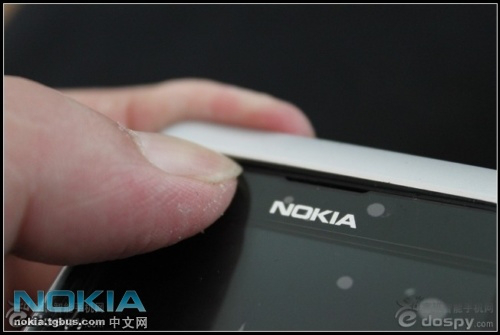

  不用很大力气就推下来了。如果此处吃力,可以尝试用指甲等工具从上盖两侧边先向外翘下:

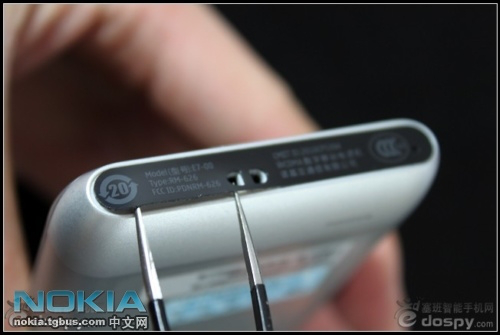

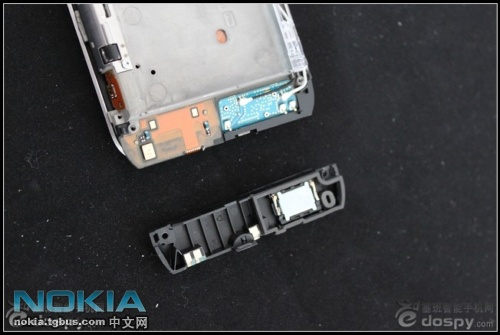

然后我们来拆底部的盖子,首先要小心的揭下这个盖板(也是用双面胶粘的):

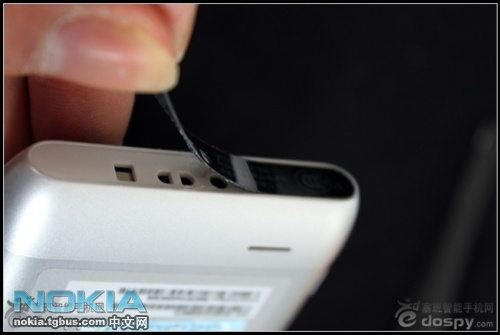

先用刀片或者镊子之类的翘起一个角,然后慢慢的掀起来:

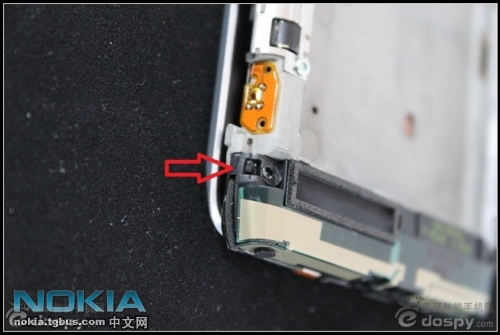

  之后拧下底部露出来的这颗螺丝,然后按照下图放方式推开底盖:

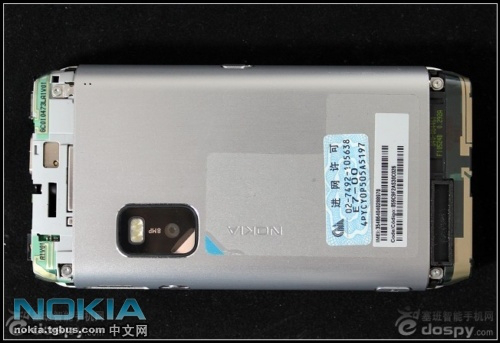

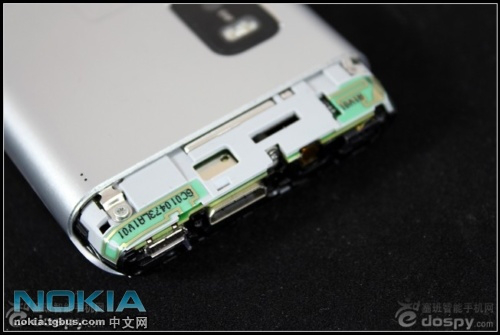

  上下端盖都拆掉了,我们可以看到大后盖的螺丝了:
分别拧下这四个角的螺丝:
接下来我们来拆键盘,首先拧开顶部的转轴锁定螺丝:

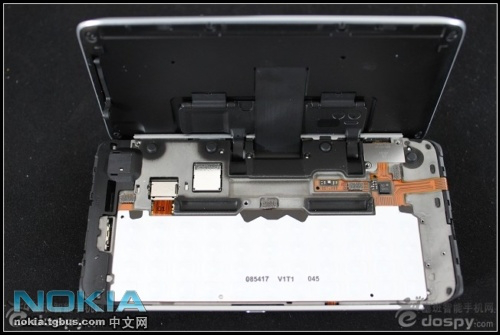

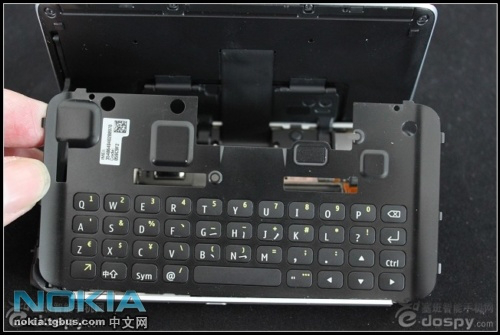

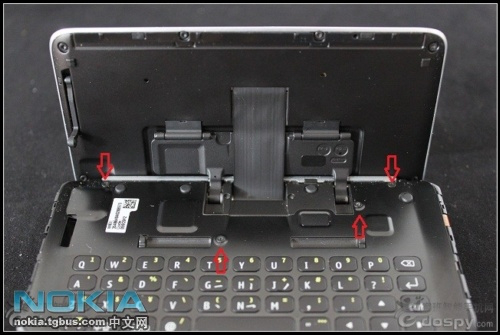

此时转轴已经可以90°翻开了,然后掀开手机,用最小号的十字螺丝刀拧下键盘上面的4颗螺丝:

螺丝全部拧下后再由上边开始掀开键盘,要慢慢的向外用力,因为键盘下面有少许双面胶粘合。由于键盘为金属制造,所以要保证不能使金属变形: 图片13.png
键盘拿下来后就可以看到键盘的电路板了:

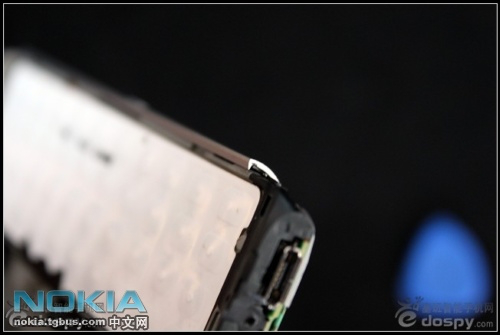

然后用指甲或者拨片从边上轻轻的撬开铝合金外壳边缘:
图片15.png 图片16.png

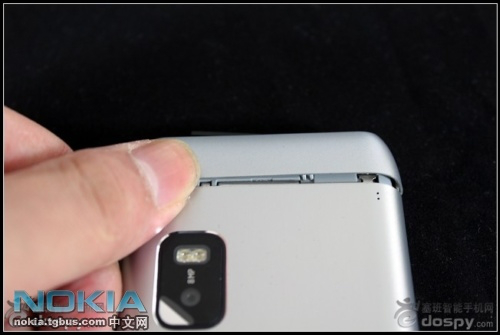

掀开铝合金后盖(注意:此处是从侧面掀开的,掀开时不要用力过猛,让铝合金外壳变形就麻烦了):

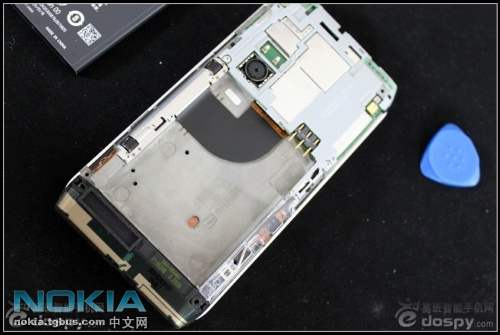

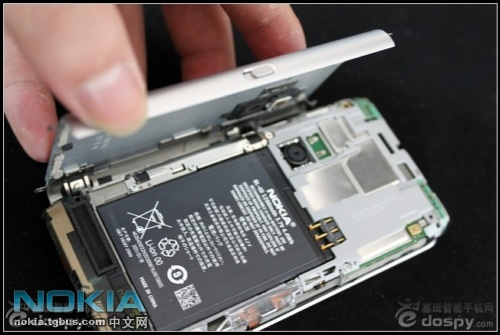

看到电池了:
 如果大家只是为了换电池,那么看到这里就可以了,电池已经可以完全的拿下来了.
如果您还有更高层次的追求,那么请随悟空继续往下拆。

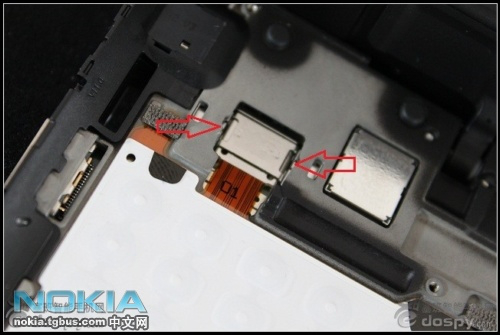

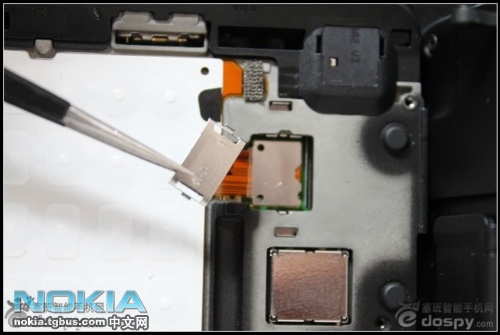

从箭头指示的位置打开键盘板与主板链接排线的保护盖(请仔细看此处的保护盖卡扣,要用镊子由外向内用力撬开): 图片19.png
 拿下保护盖后打开此处的排线:

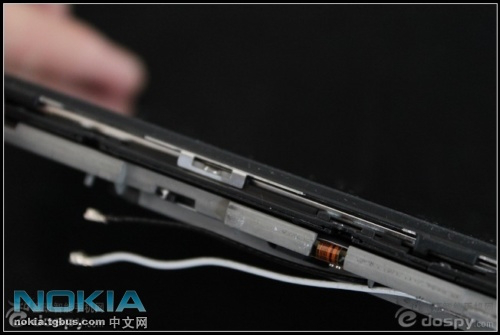

 现在我们来拿下天线盖板,首先用拨片撬开下图处的卡扣:

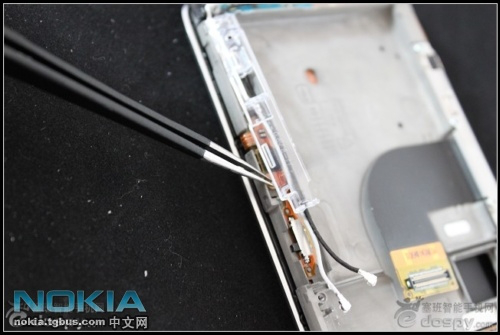

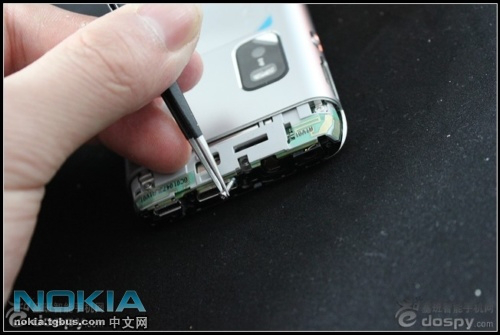

  此处卡扣用指甲或者镊子撬开(左右两边都有):
 卡扣都打开后就能拿下盖板了:

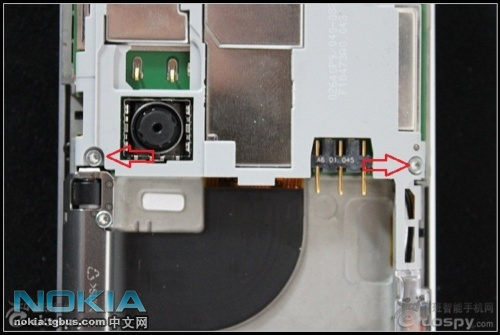

现在我们来拆主板,先用T5六角螺丝刀拧开箭头所示的两个螺丝:

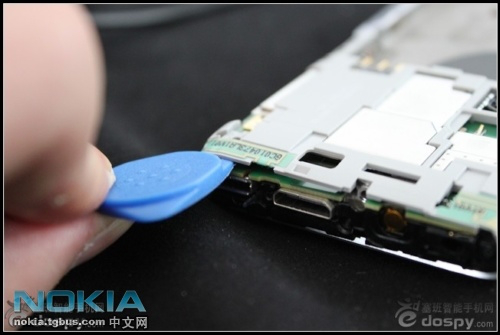

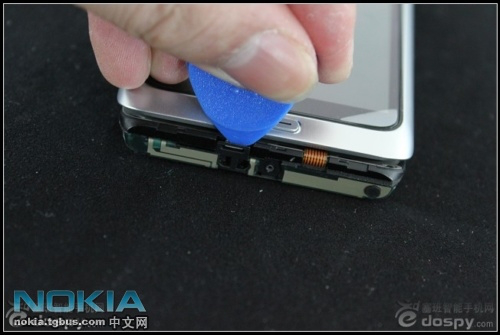

  用拨片由此处撬开主板上面的盖板:
注意其他地方的卡扣,千万不要鲁莽,拆坏了可都是钱啊

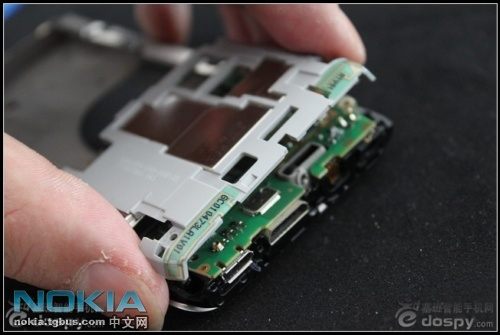

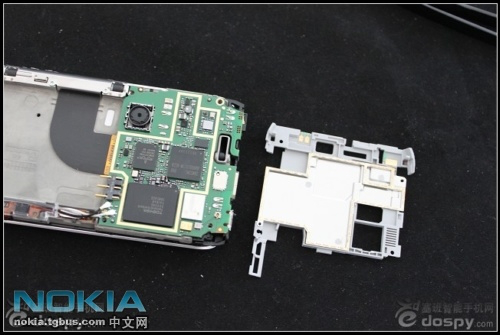

 轻松的拿下盖板,终于见到诺基亚E7主板的真面目了:
  小小的一块板子,比以往的任何一款机型的主板都要小。凡是浓缩的都是精华,浓缩的全是钱啊。

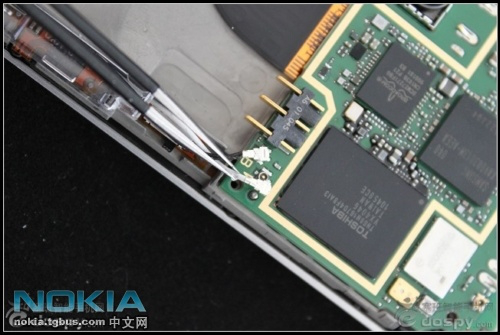

看到主板后用镊子轻轻的向上拔出或者撬起这两根连接线(要记住对应颜色线的位置,不然你装错了就冒烟了): 图片28.png
  由于之前我们已经从背面打开了键盘与主板的链接排线 所以此处直接掀开主板就可以:
  小心翼翼的拔下此处链接的排线:

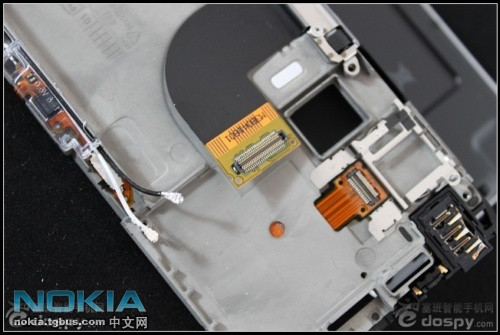

撬开此处的线槽:

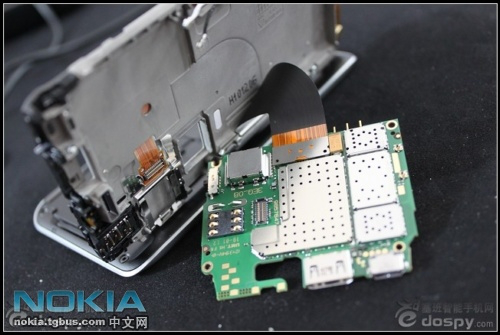

主板已经拆下来大功告成了,现在我们来拆液晶。

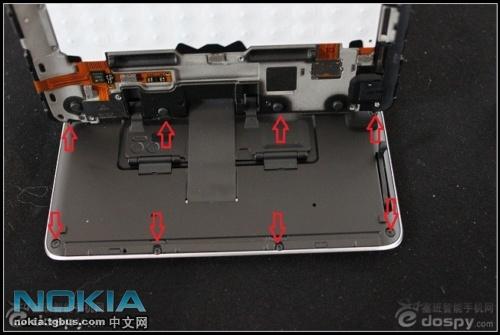

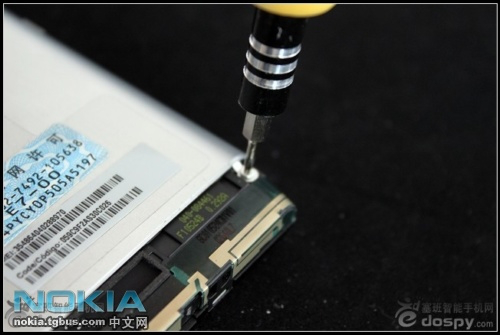

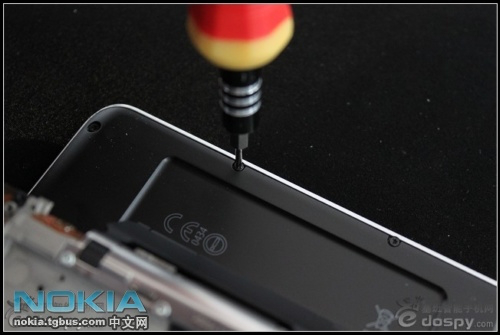

 在整个液晶面板上有8颗螺丝,我们分别拧下来:
此处使用的是T5六角的螺丝刀:

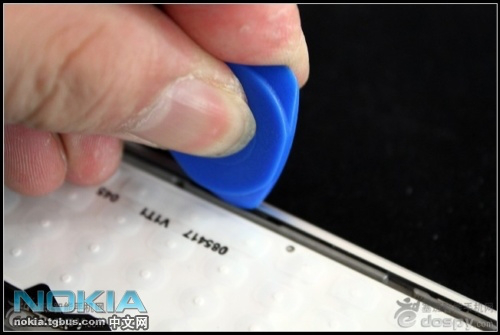

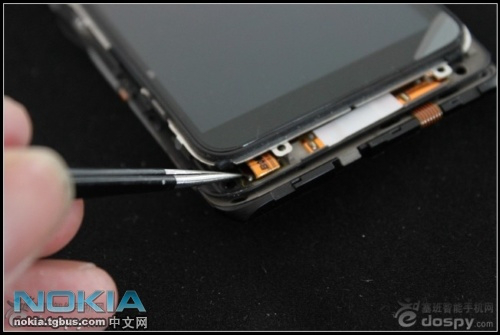

  全拧完后用拨片或者之前沿着面板的缝隙划一圈,使他周边的卡扣都松开:

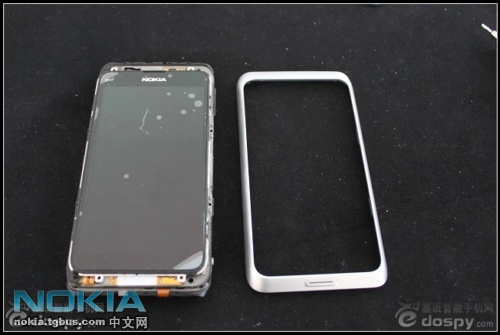

 为了避免液晶的保护圈与液晶有粘合,拆机的时候注意此处要与液晶完全分开后在拿下来:
 分离成功:
液晶面板两边与机身有卡扣卡着,此处我们要首先用镊子撬开两边的卡扣:
在打开液晶底部的排线:
  从底部向上掀开液晶:

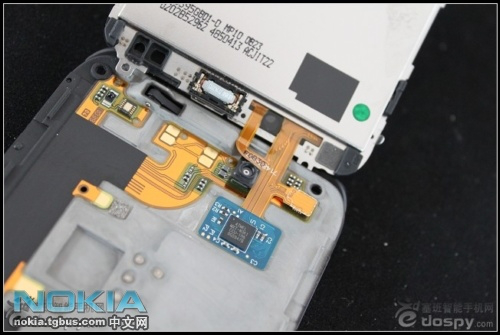

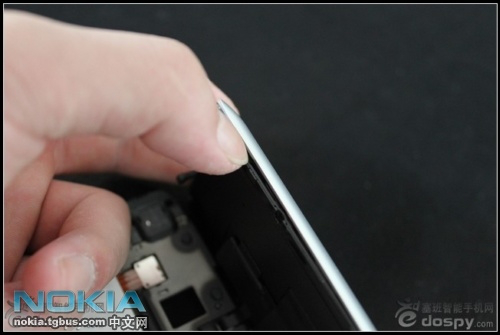

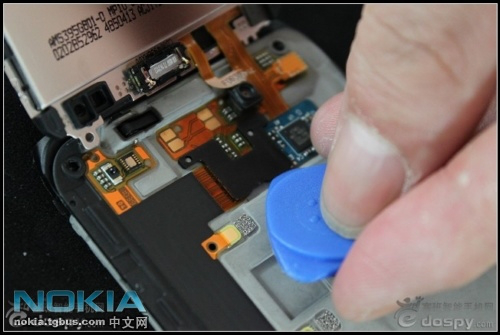

  然后用拨片撬开此处的线保护盖板(此处为双面胶粘合,用力要适度):

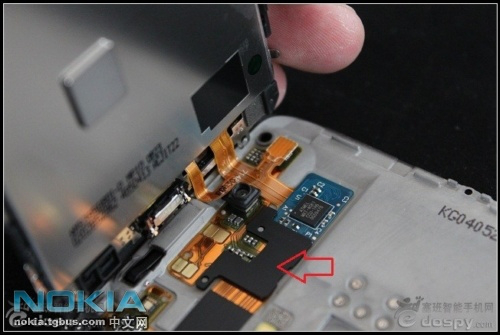

撬开后此处还有一块芯片与底板用双面胶相连:
由于此处带有新片,所以不能用力导致其弯曲,免得影响电路的接触点:
打开风枪,将温度调到200°,风量为最大,小心翼翼的吹热此处蓝色新片部位,吹软下面的双面胶。

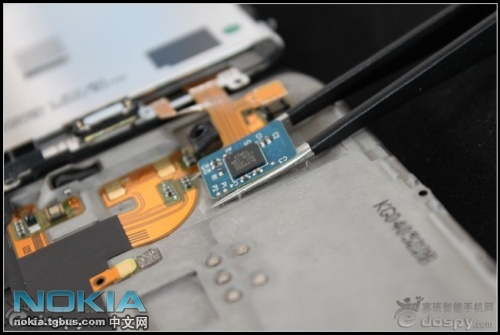

  感觉热的差不多的时候用镊子小心翼翼的让新片与底板分离。注意要用力均匀。至此液晶与主板分离成功。

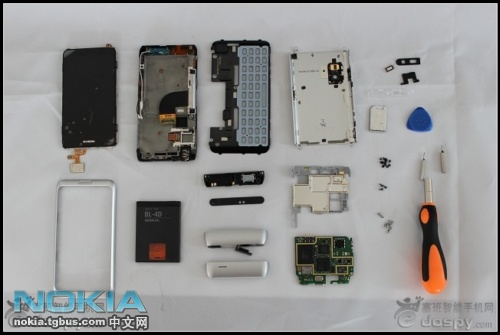

机器所有的关键部件已经分解,来一张全家福分享下:
新浪微博的诺基亚官方道:@诺基亚:唯一的疑问,你后来重新把E7拼起来了么?                                                           其实主要拆机的时候多留意,记得哪个配件是从哪部分拆下来的,装的时候自然没事。只要你在操作的时候处处留心,处处谨慎,是没有问题的。小悟空今天拆了,也装上了。每一步都是提心吊胆的,但是小心驶得万年船嘛。从本次对E7的拆解可以看出,NOKIA在E7的硬件设计上确实有了很大的进步,比起拆N8的时候省力多了。经拆机验证得出,E7的后盖为金属,液晶旁边的保护圈为金属,键盘为金属。怪不得它那么重,原来是加了多重的金属保护。
