N9拆机 换屏换壳....手残也可自己动手...

原贴转自 karas.syu

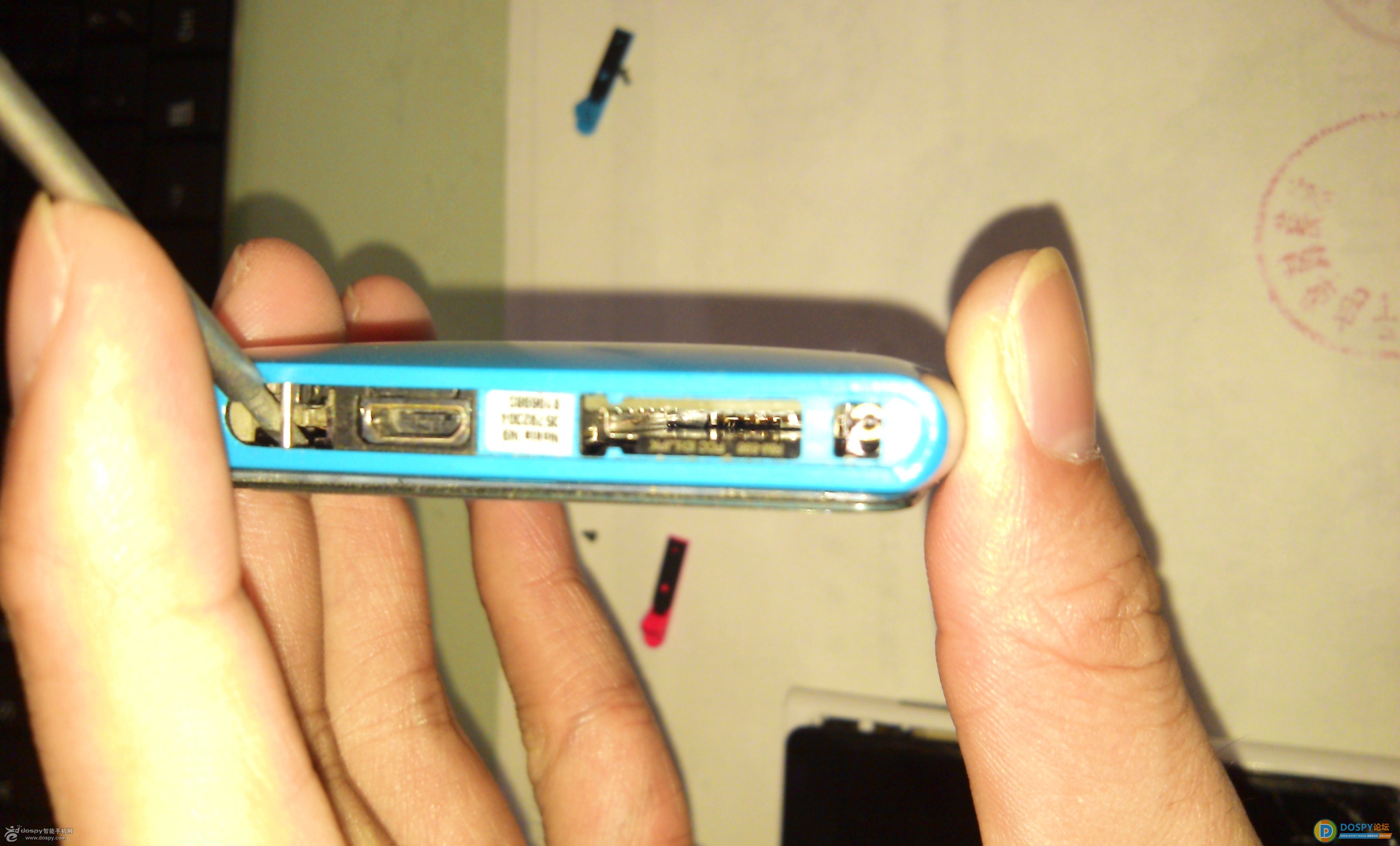

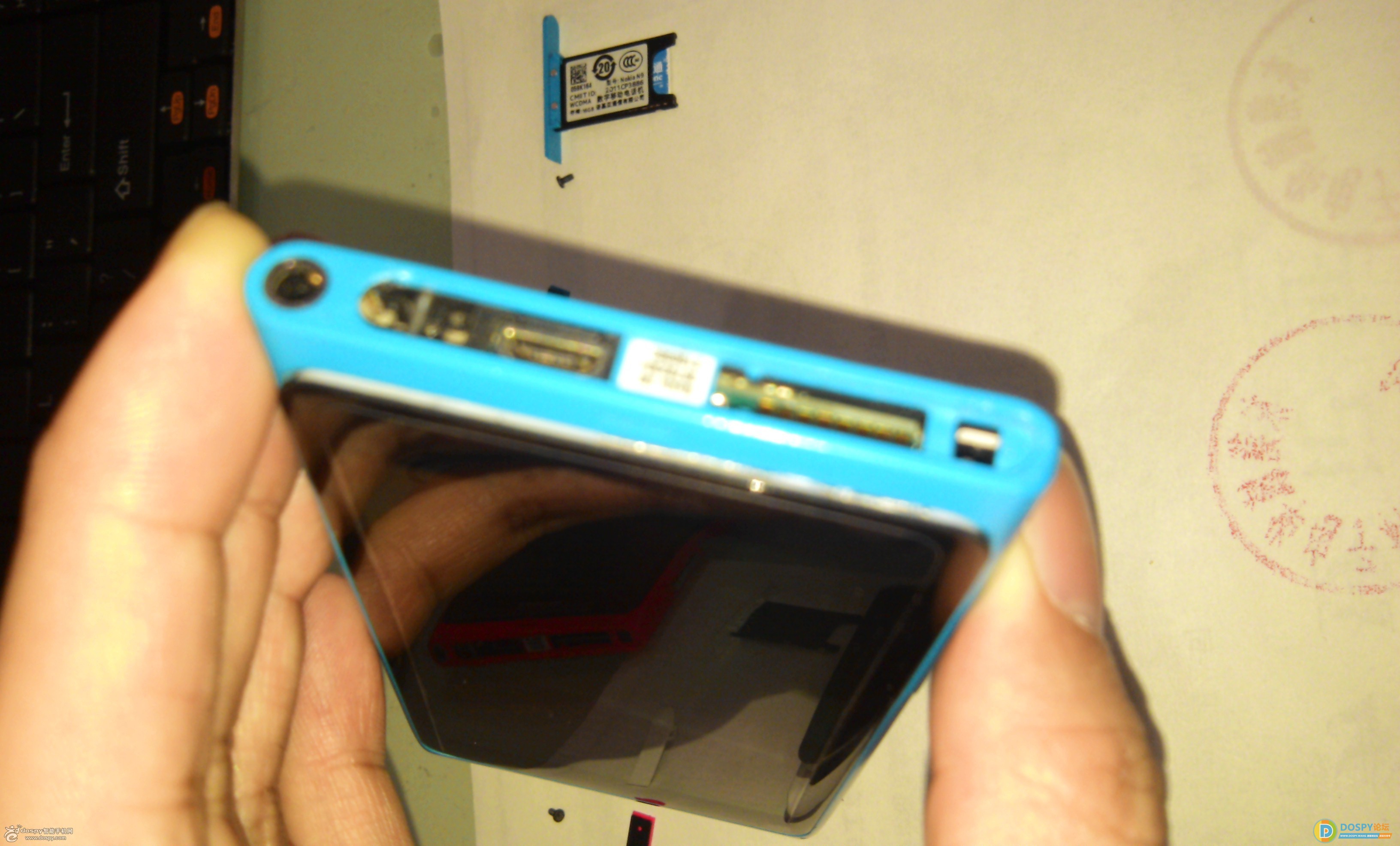

将usb挡板直接拔掉...要垂直着机身那角度用力向外拔出来...最好拿块布包着...小心不要把脆弱的挡板弄断了哦...然后将对应螺丝空位的螺丝拧下来

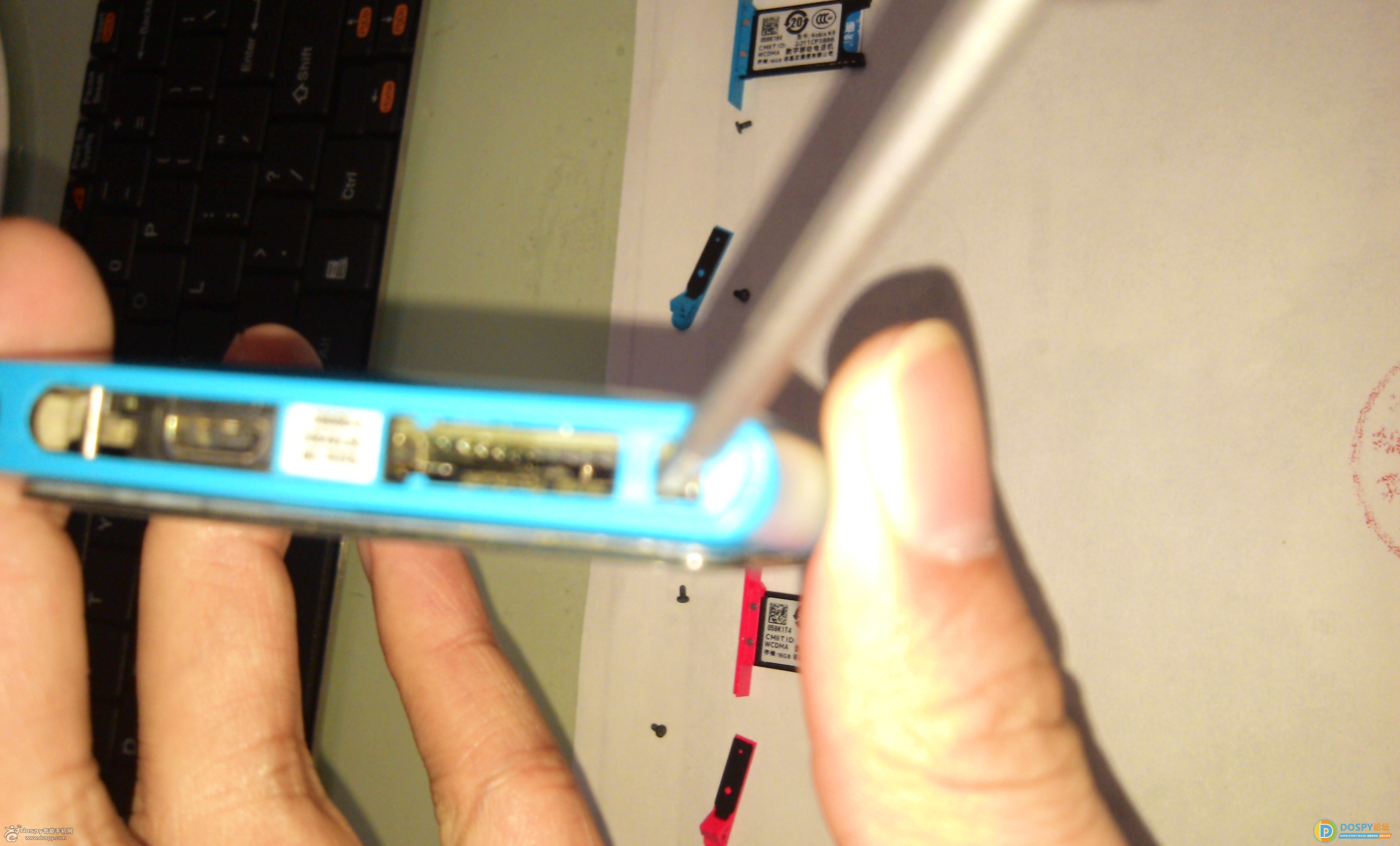

用一字螺丝刀...小的哦..插进这位置...慢慢用力往上翘...把屏幕翘起来...要注意感觉翘的位置跟缓慢用力...不要盲目用牛力哦...一次不行...好好调整尝试多次...







这边也一样...慢慢用力翘

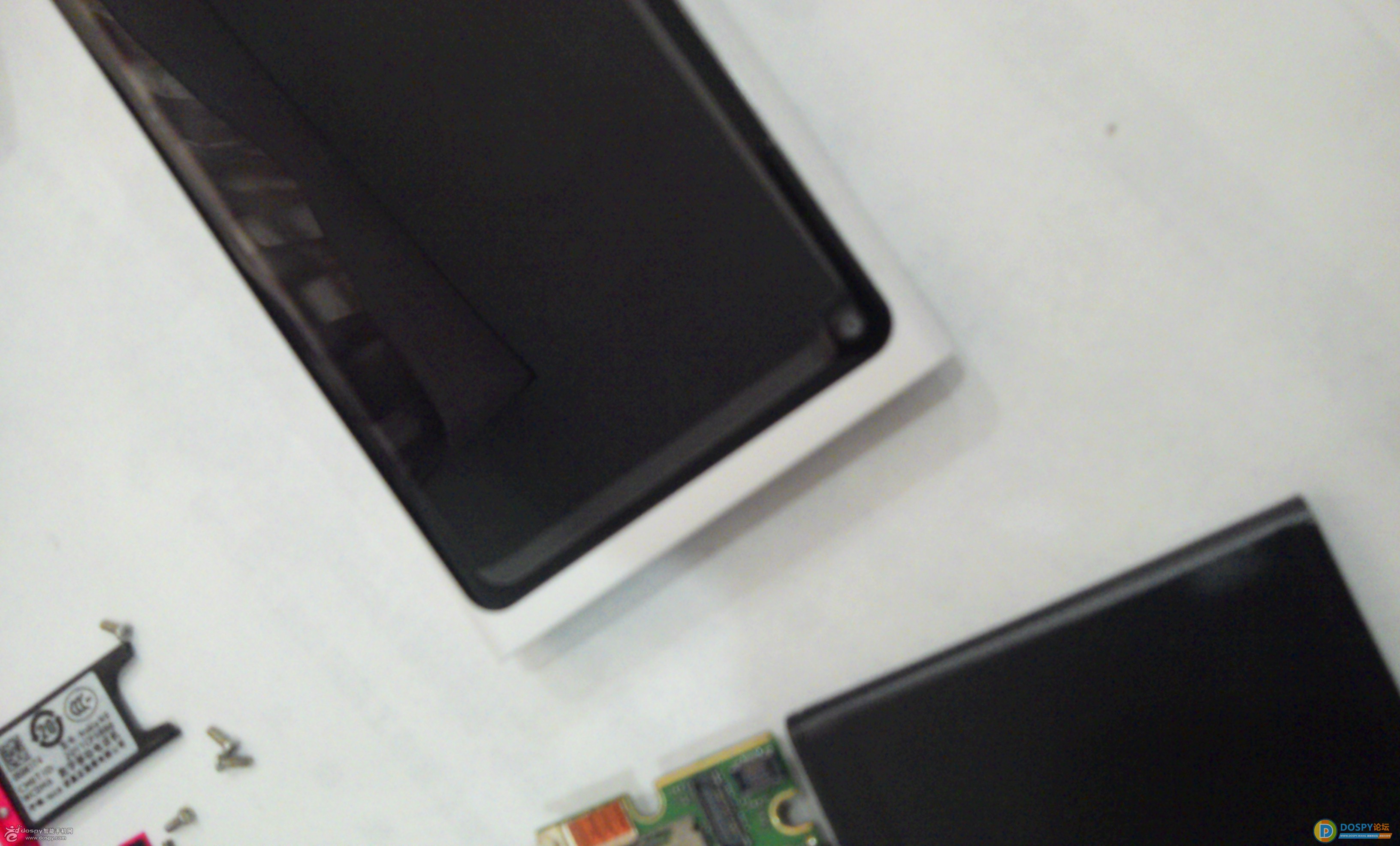

被撬起来的屏幕...

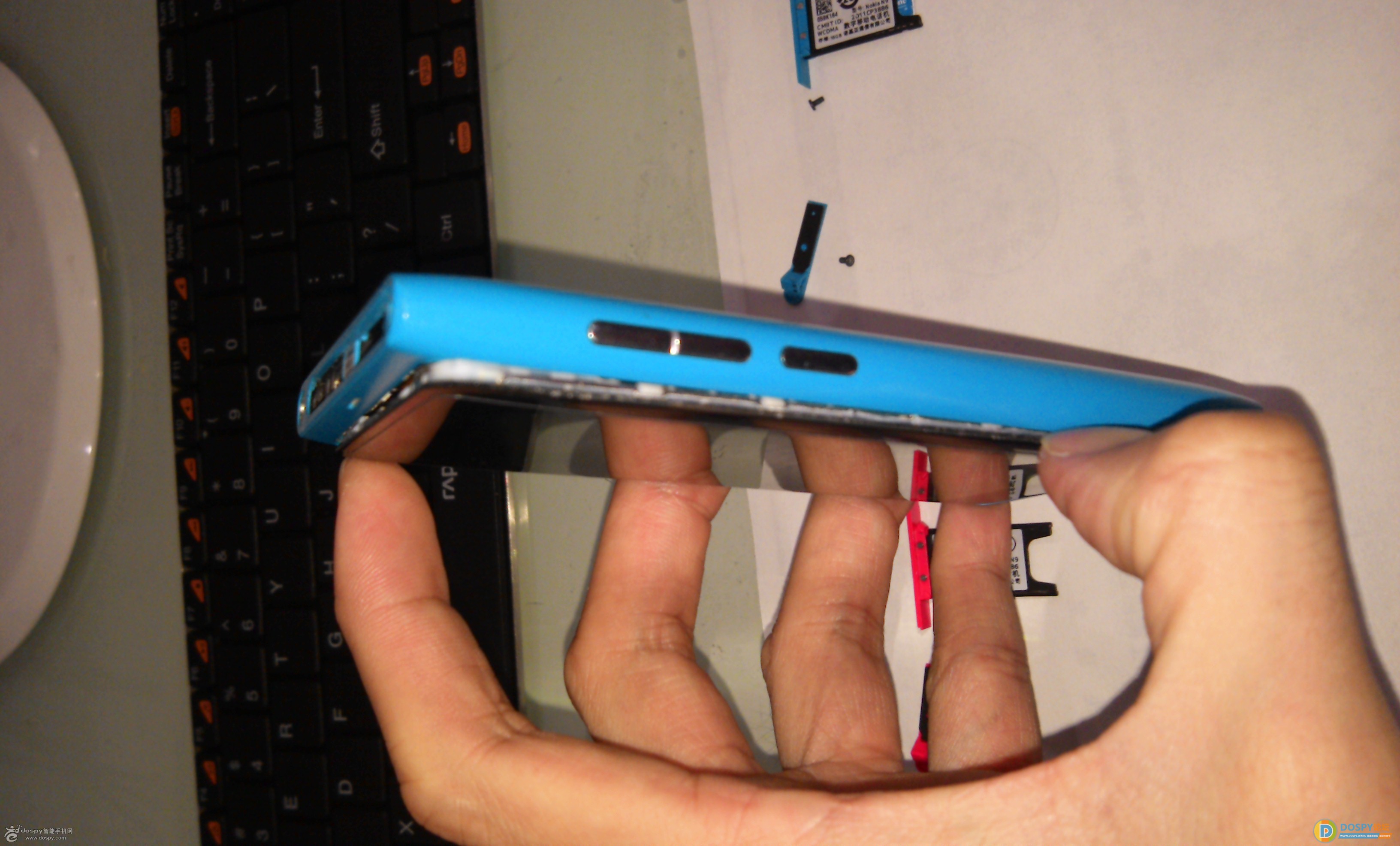

然后用指甲伸进被翘起的屏幕的缝隙...慢慢用力把屏幕沿边缘脱开...注意...到了接近底部的时候不要再下去了...屏幕底部也有卡扣的...到了接近如图的位置即可








这边也同样...

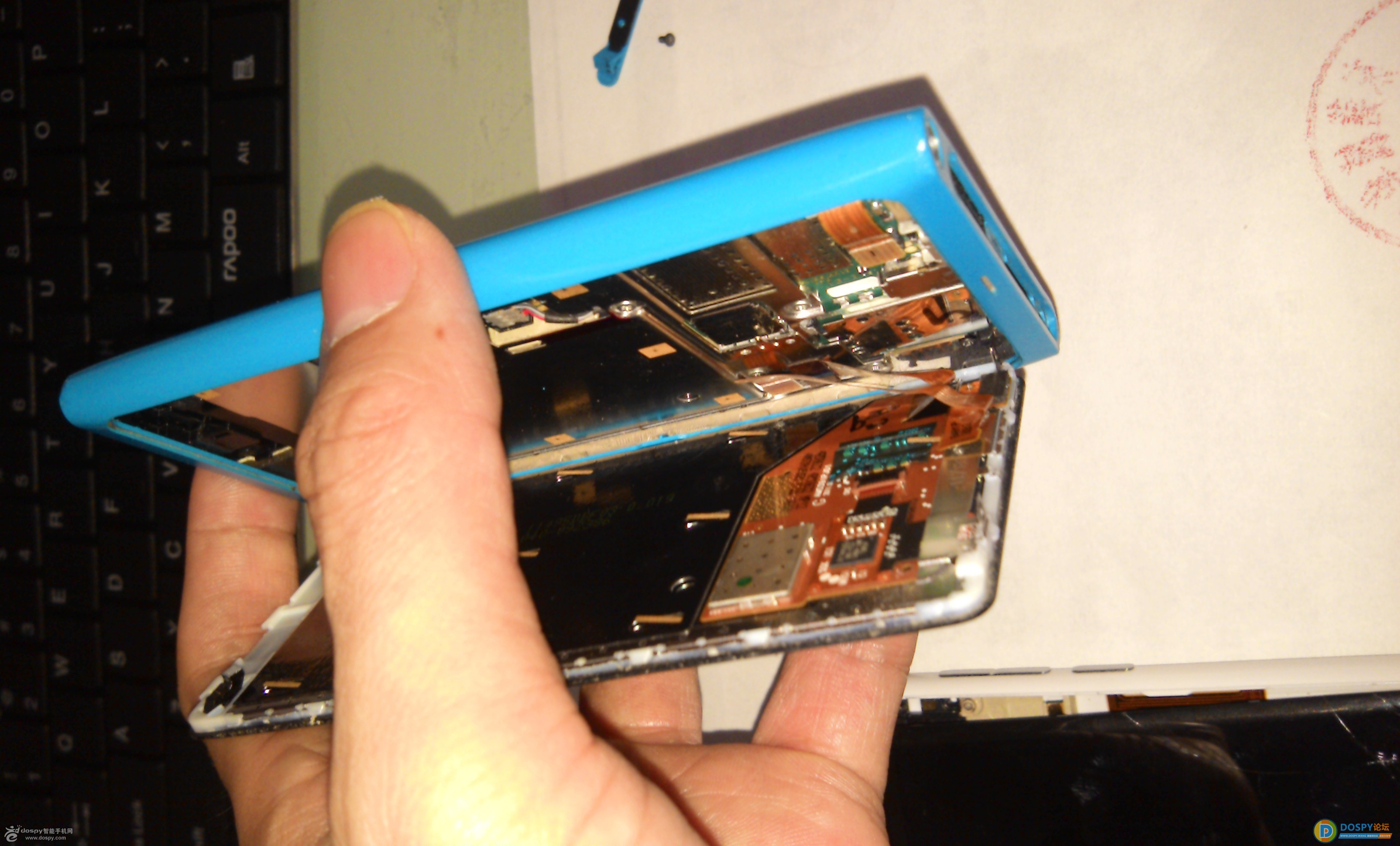

l两边都翘起之后...把屏幕往上慢慢拔...轻松一下就可以把屏幕跟机身分离...注意动作幅度不要太大...如图屏幕跟主板有排线连接的...所以力度动作不要太大哦...

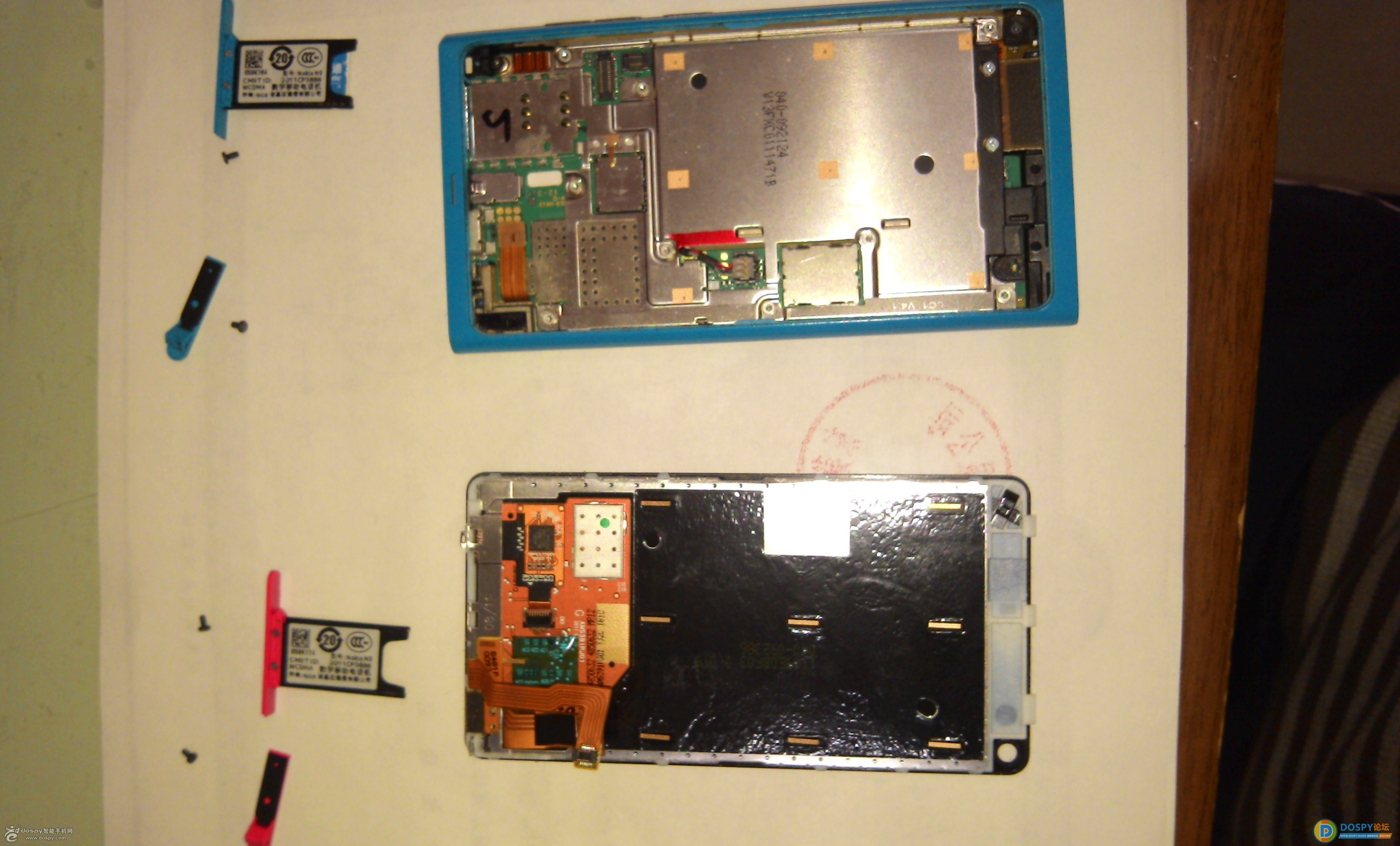

分离出来的屏幕跟机壳主板








注意...换屏幕时记住把感应器组件也换上去哦...如图多出来的排线部分...

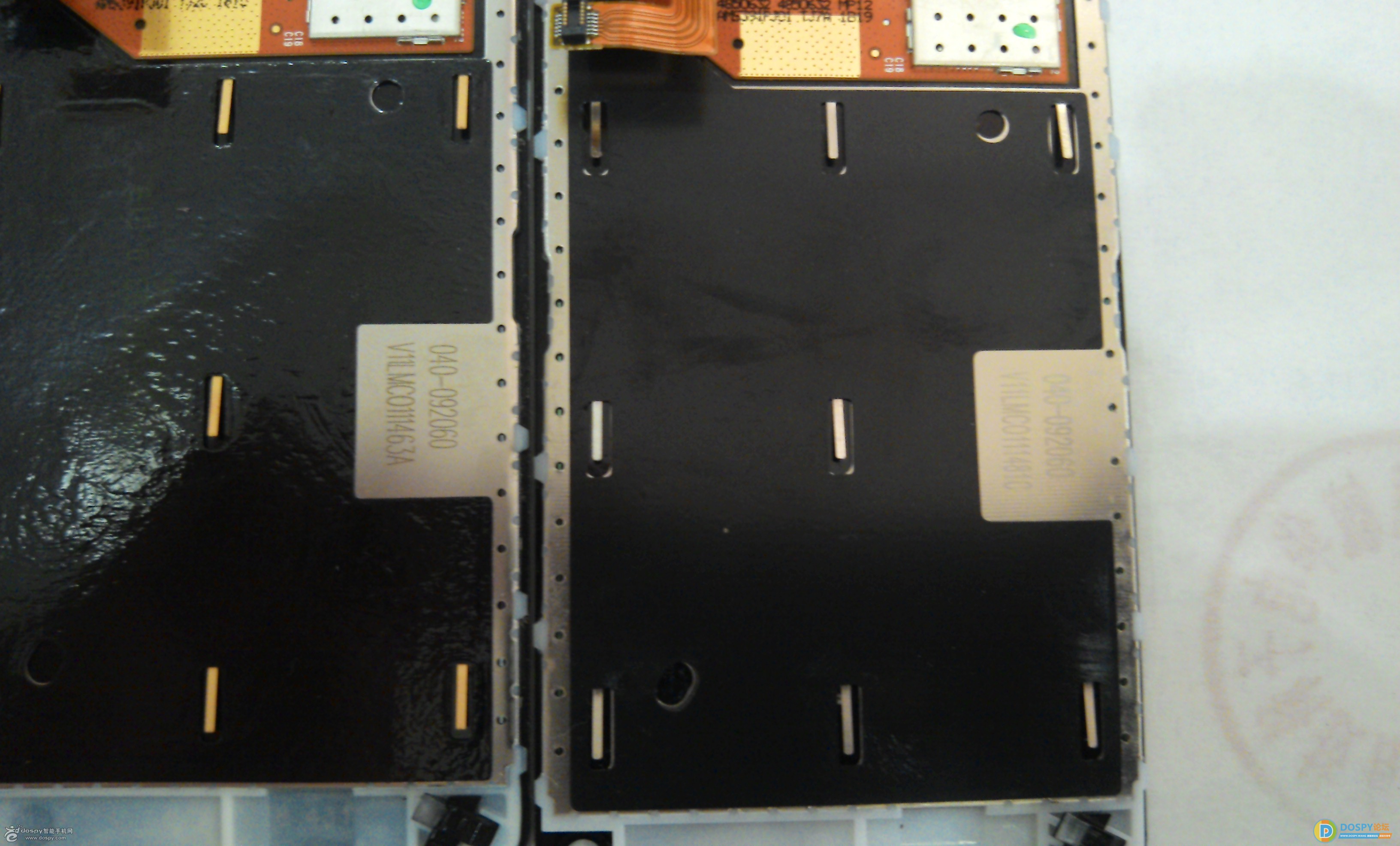

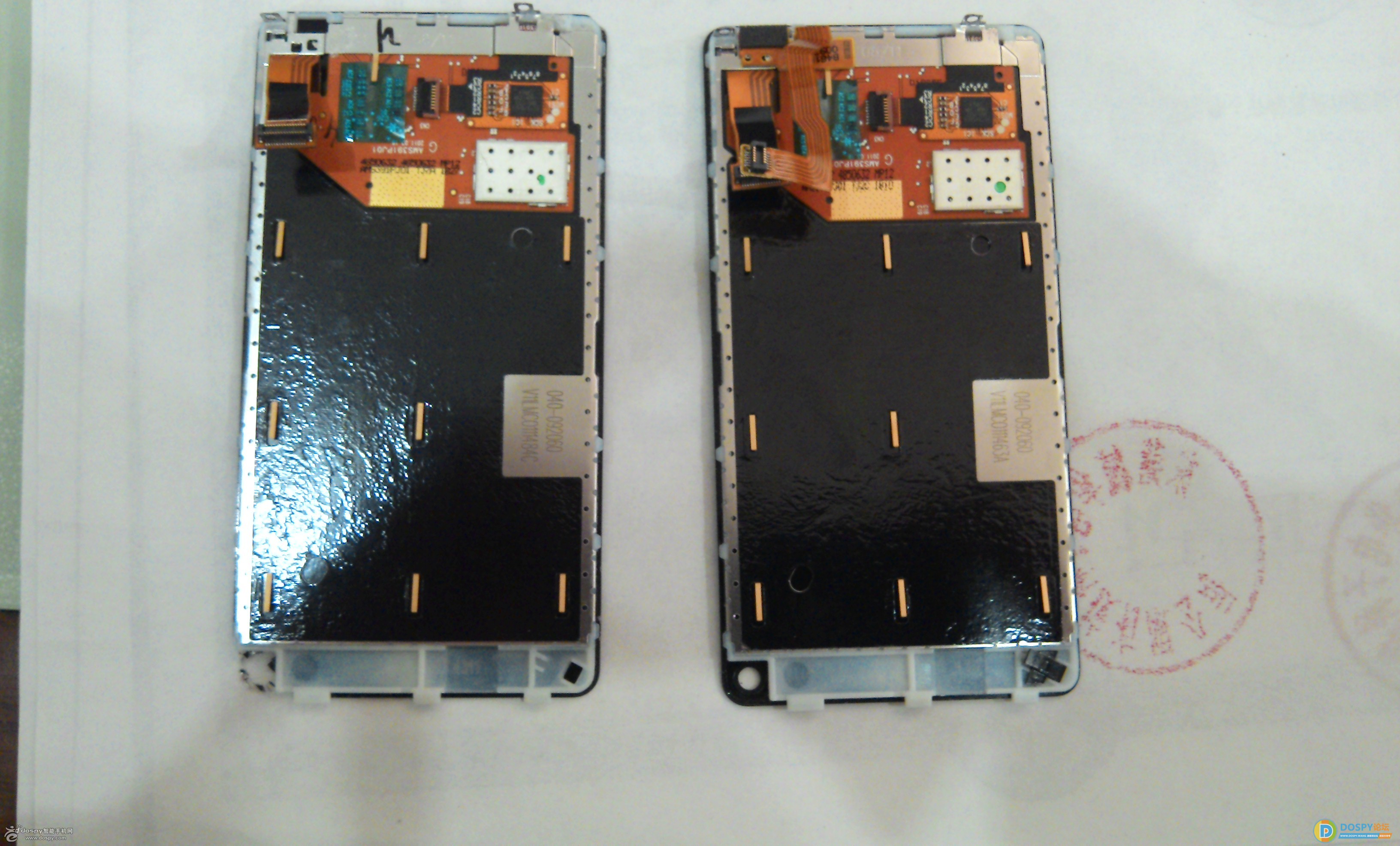

大家看看原厂屏幕跟某宝下来的屏幕...金接脚的是原厂的...怎么样不看接脚几乎分不清吧...

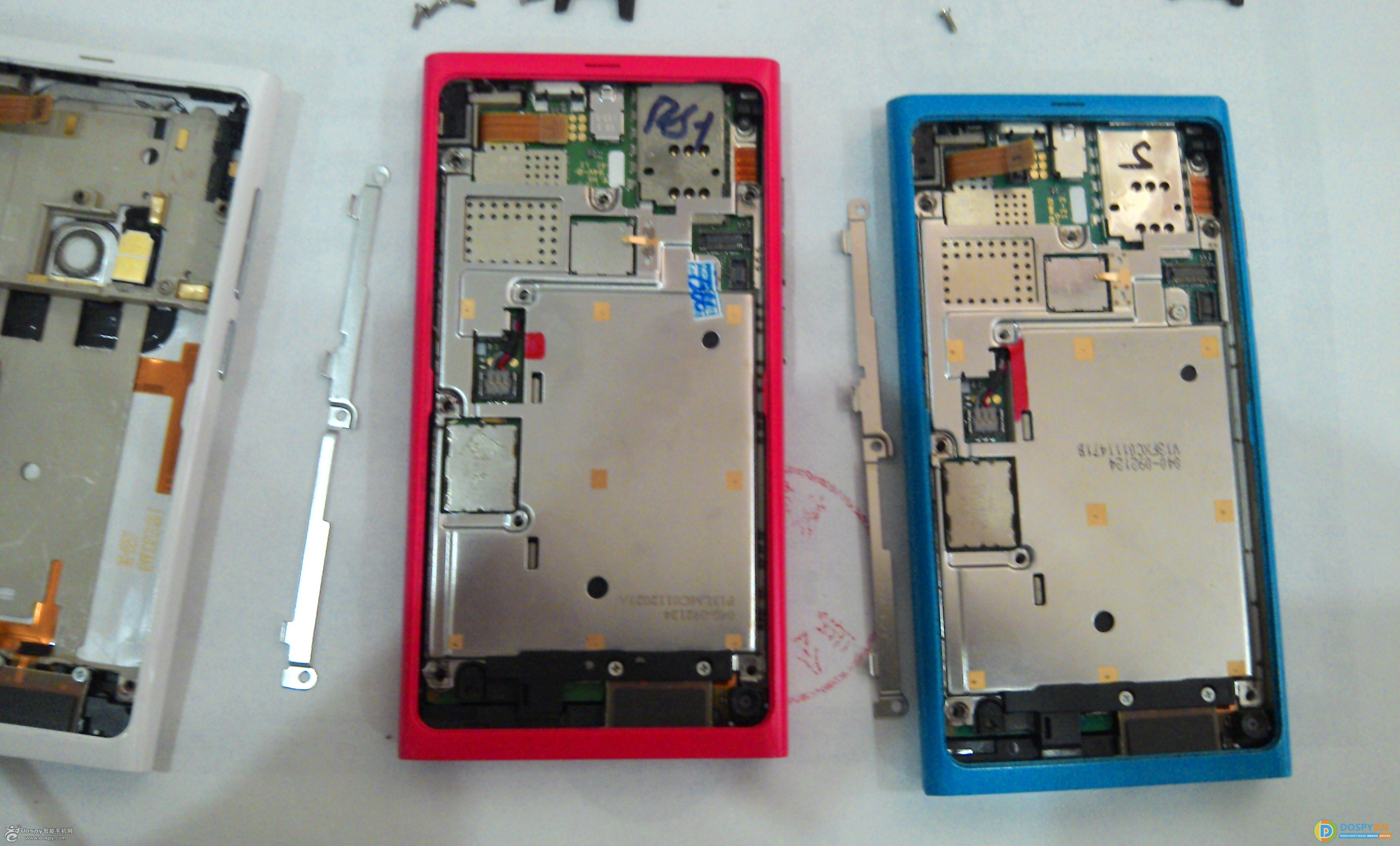

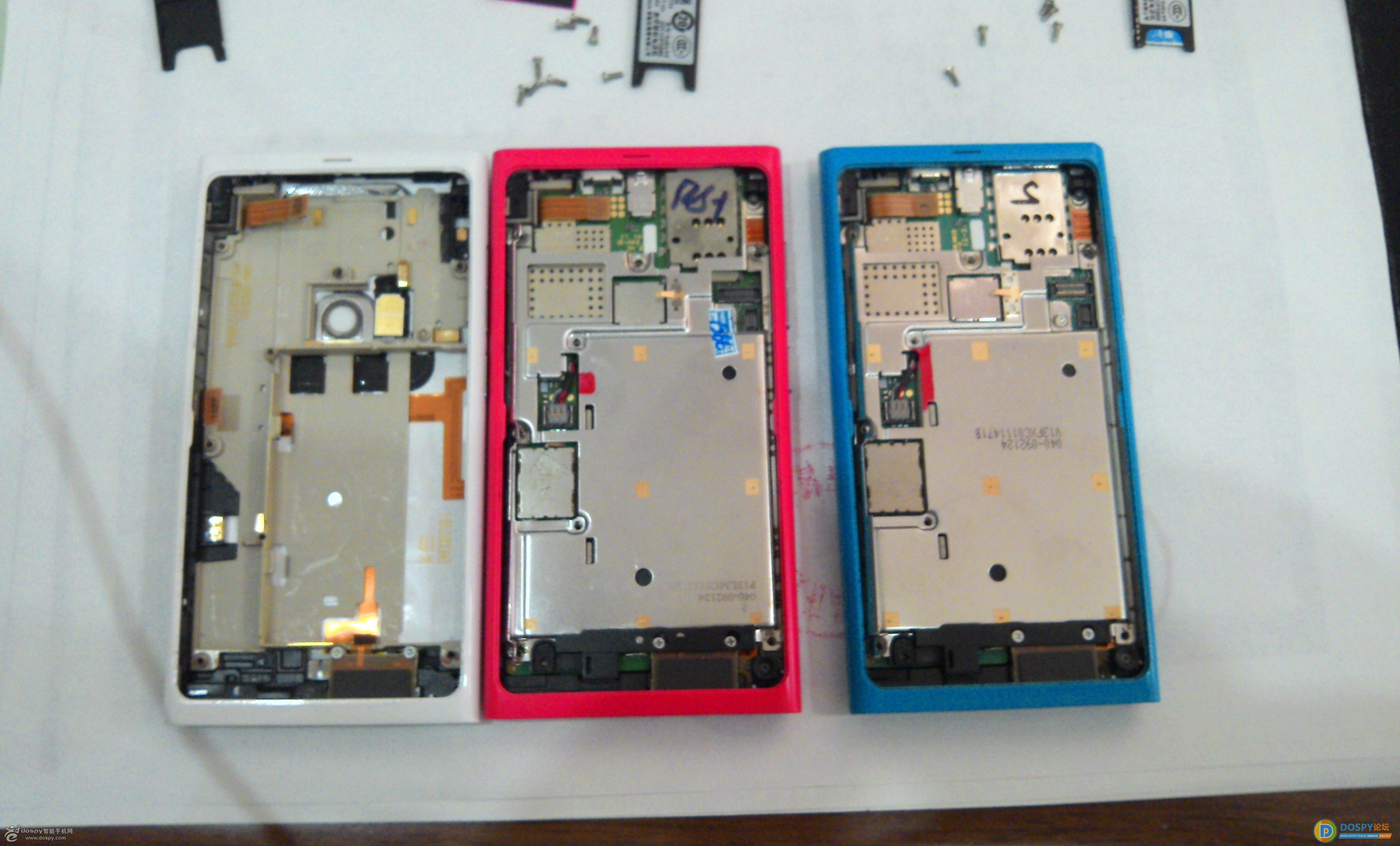

接下来...如图...将所有六角螺丝拧下来...注意是六角的螺丝哦...底下的十字那两颗不用管...右上角的那有一颗黑色的...把它卸下哦...










螺丝都搞掂之后...这个侧边的铁块先慢慢取下来...

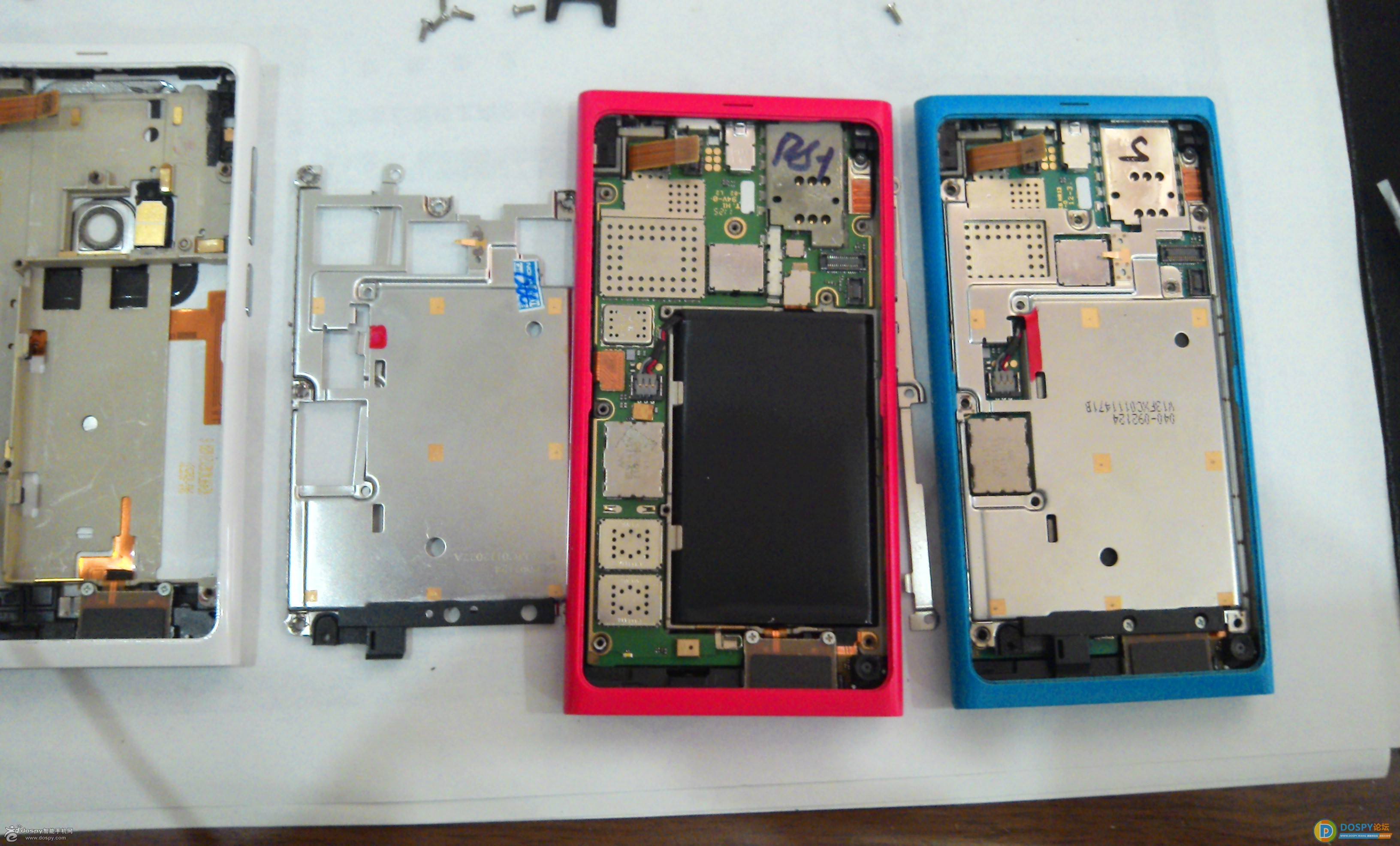

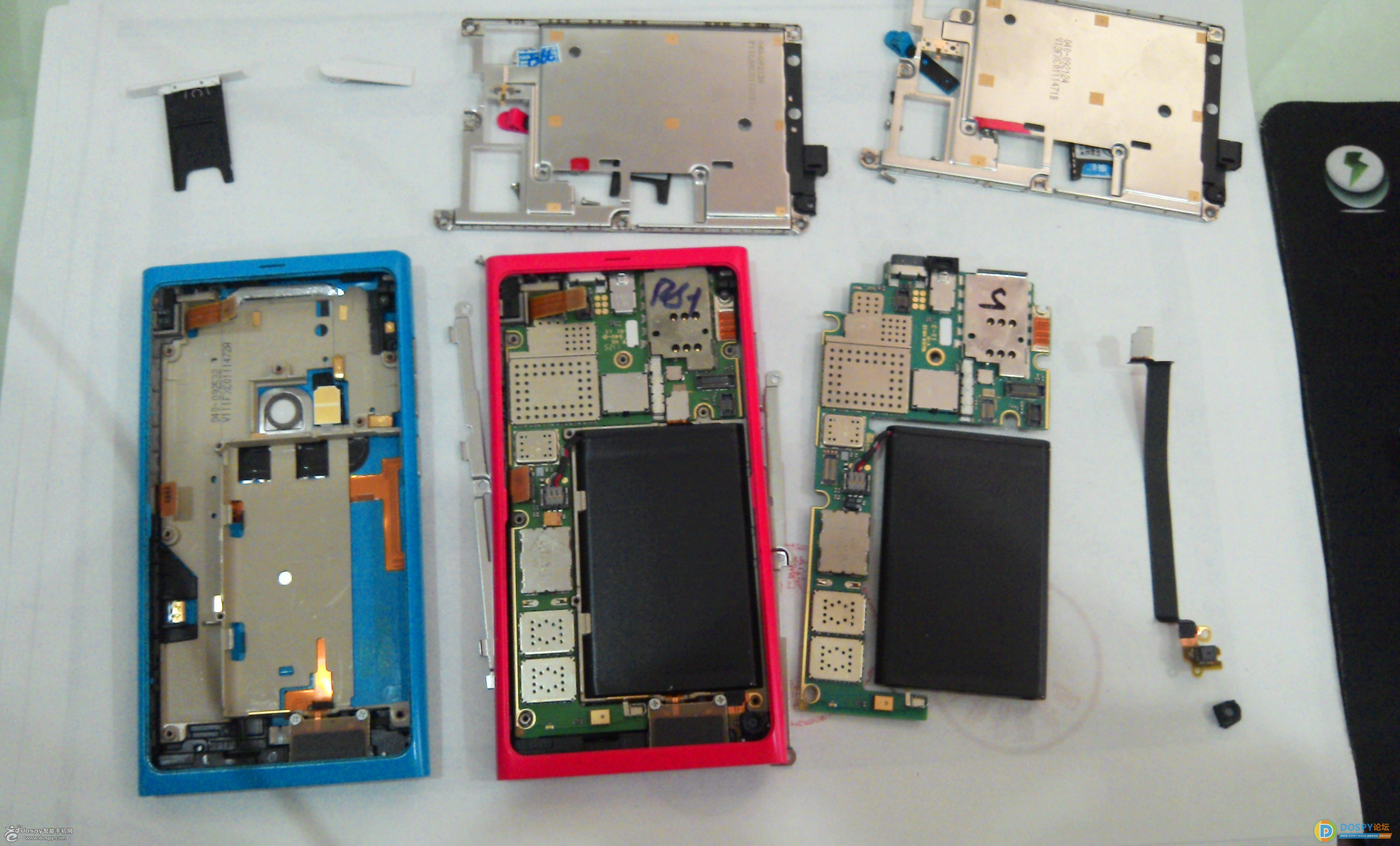

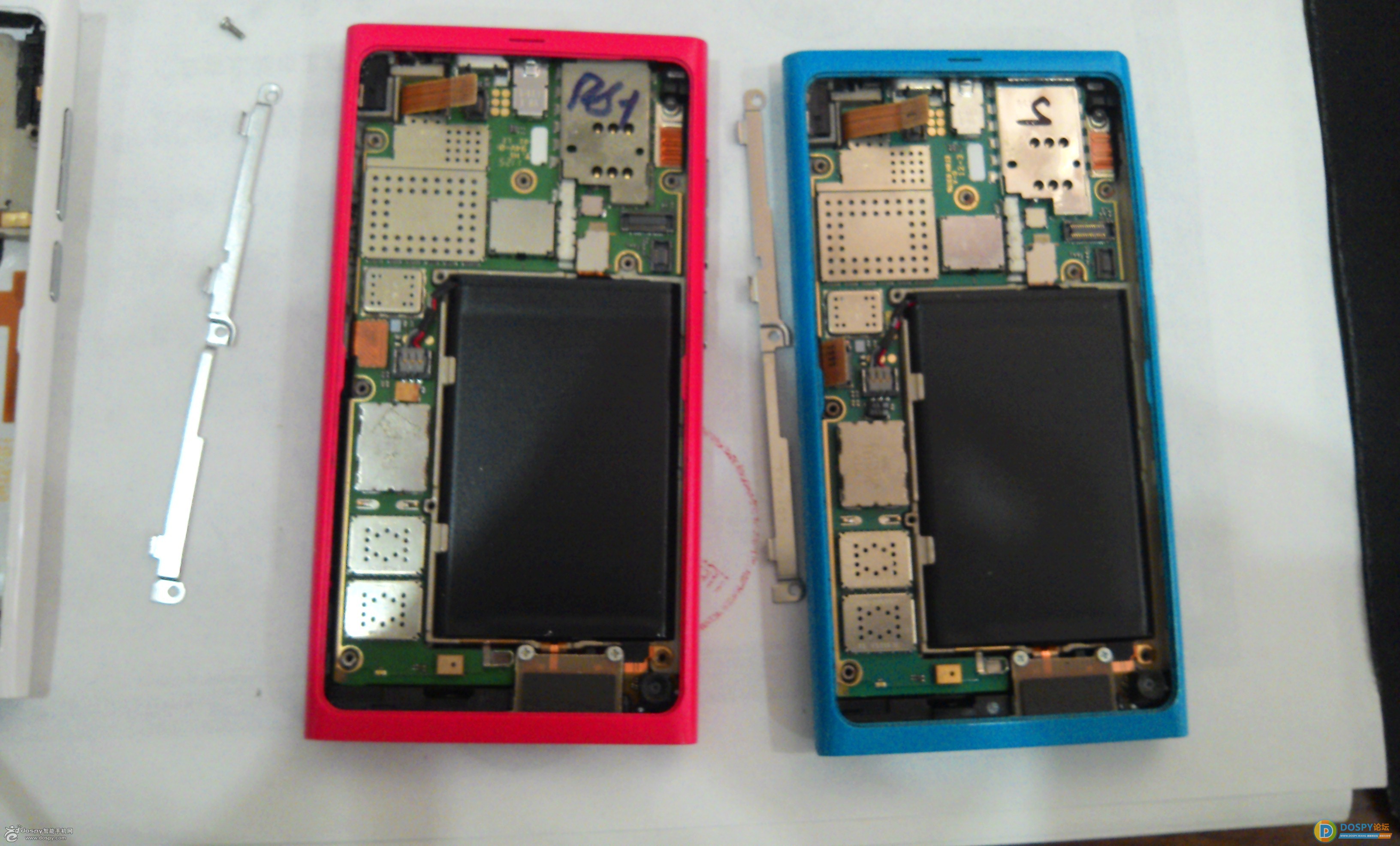

然后就是把大铁块取下来...我们就看到了电池跟主板部分了...

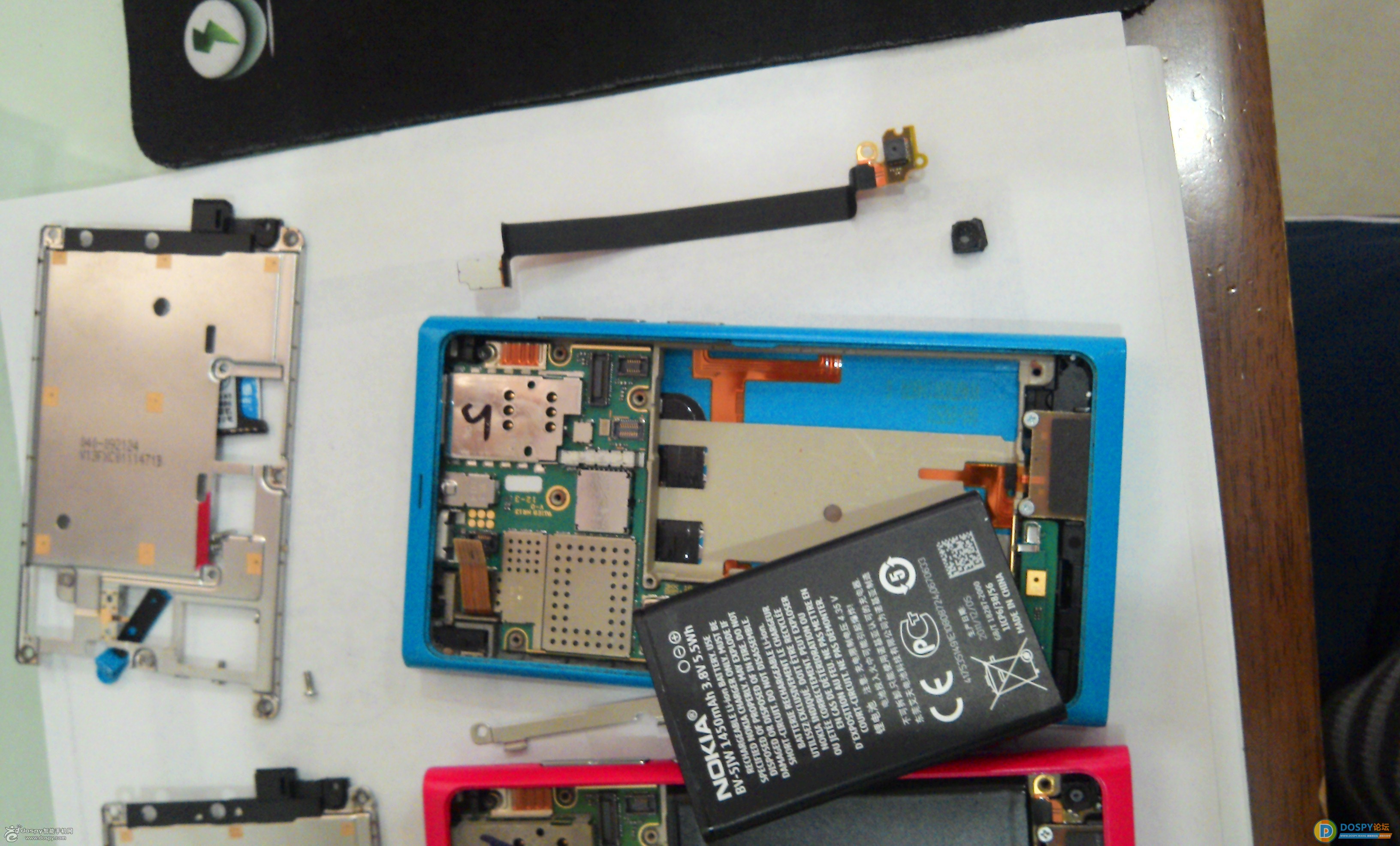

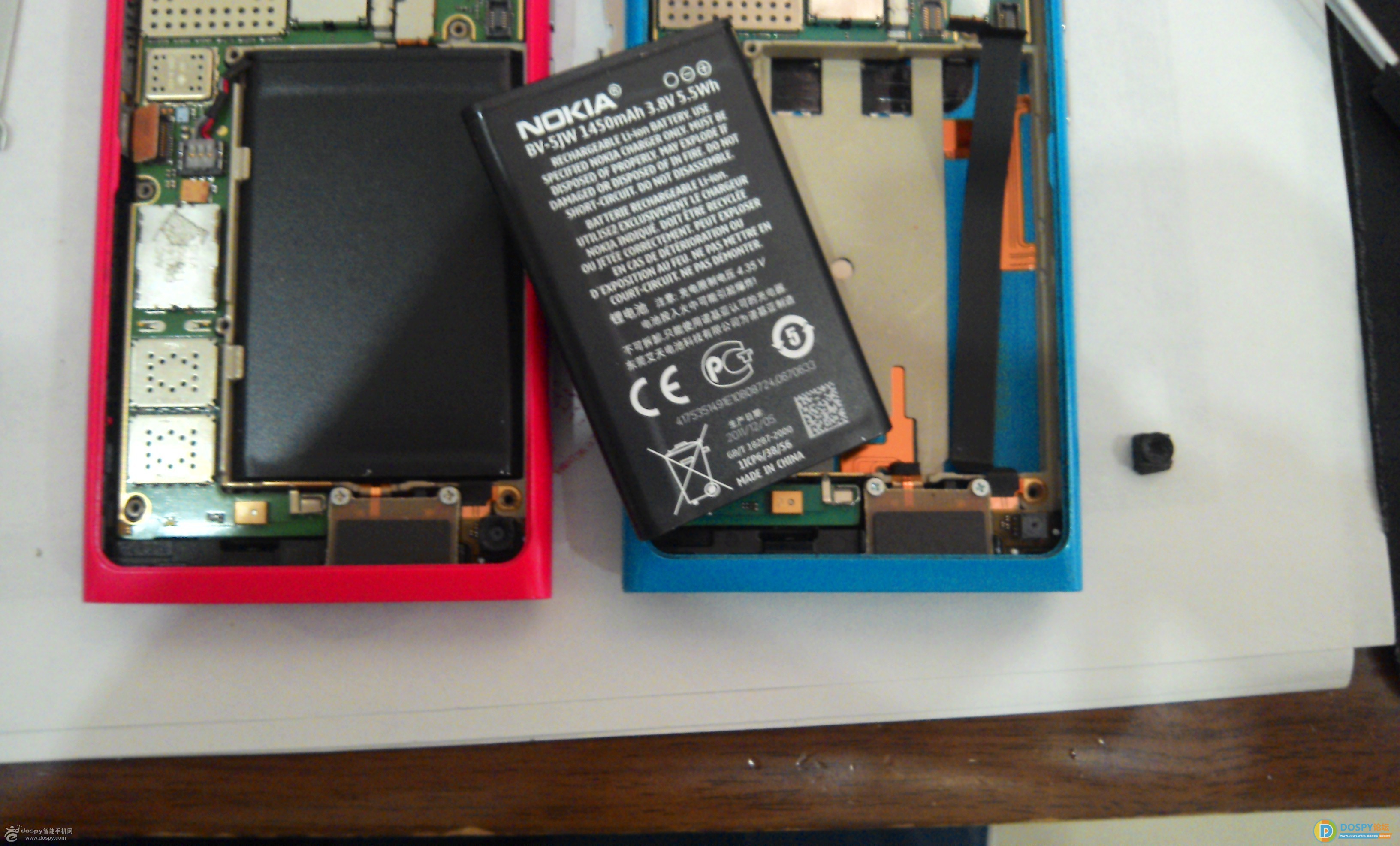

这里注意...要把电池取出来...小心不要把电池的排线弄坏了...因为电池跟主板之间的接头很牢固...不注意把电线弄断了可就悲催哦...

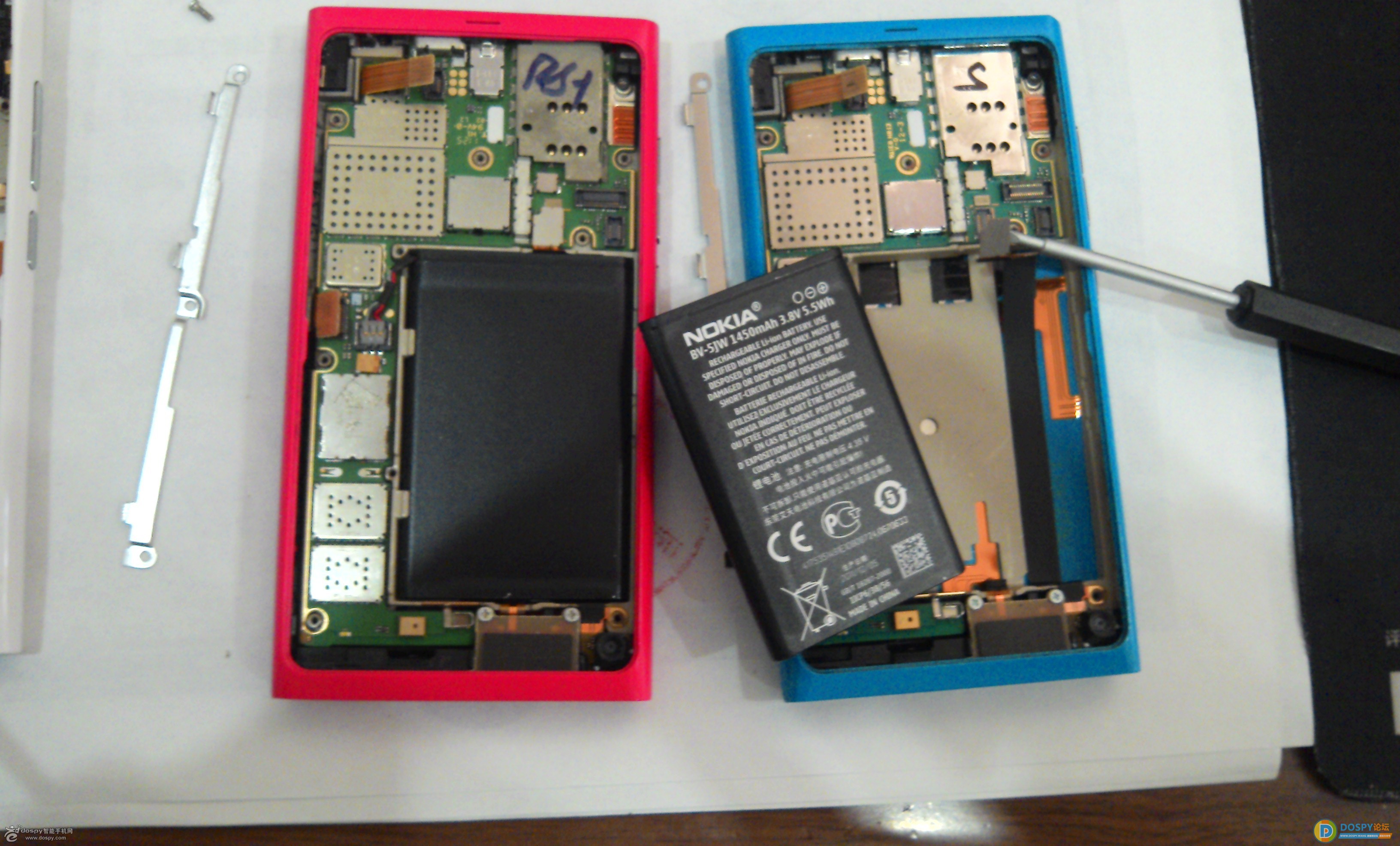

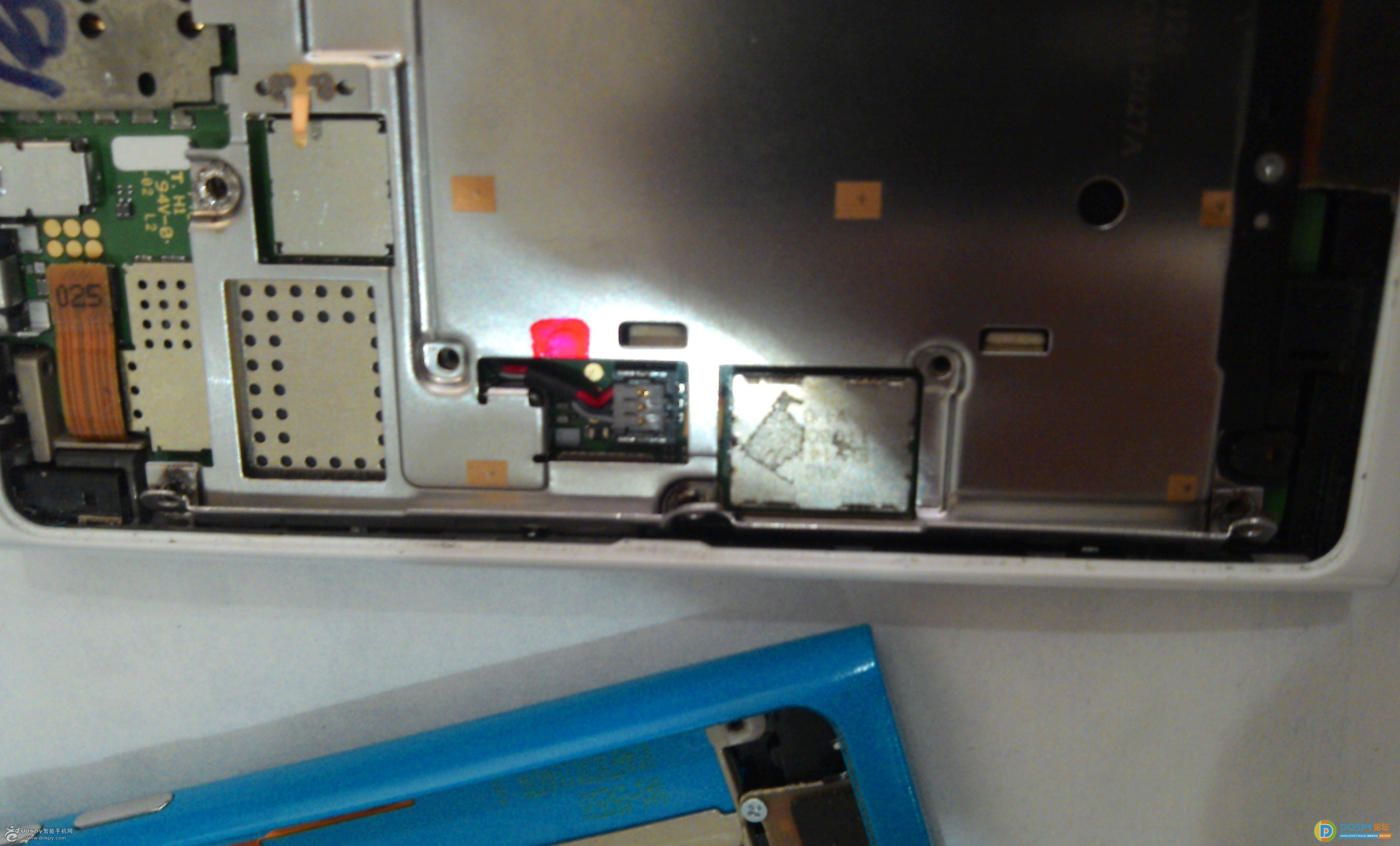

看清楚...图中螺丝刀这位置就是前摄像头的排线接口...记住取下来哦...然后两外的两个排线接口很清晰...一看就知道要取下来...不多说...







慢慢把前摄像头的胶垫取下来...看到黑色线连接的前摄像头吧...













前摄像头组件是通过几个突出的卡位卡在机壳底部而已...先把黑色的排线慢慢取下来（用双面胶固定在机壳而已）...慢慢的注意不要把排线弄断跟伤到排线跟摄像头之间的位置...然后慢慢的配合一字螺丝刀...把摄像头慢慢弄松动...然后取下来...

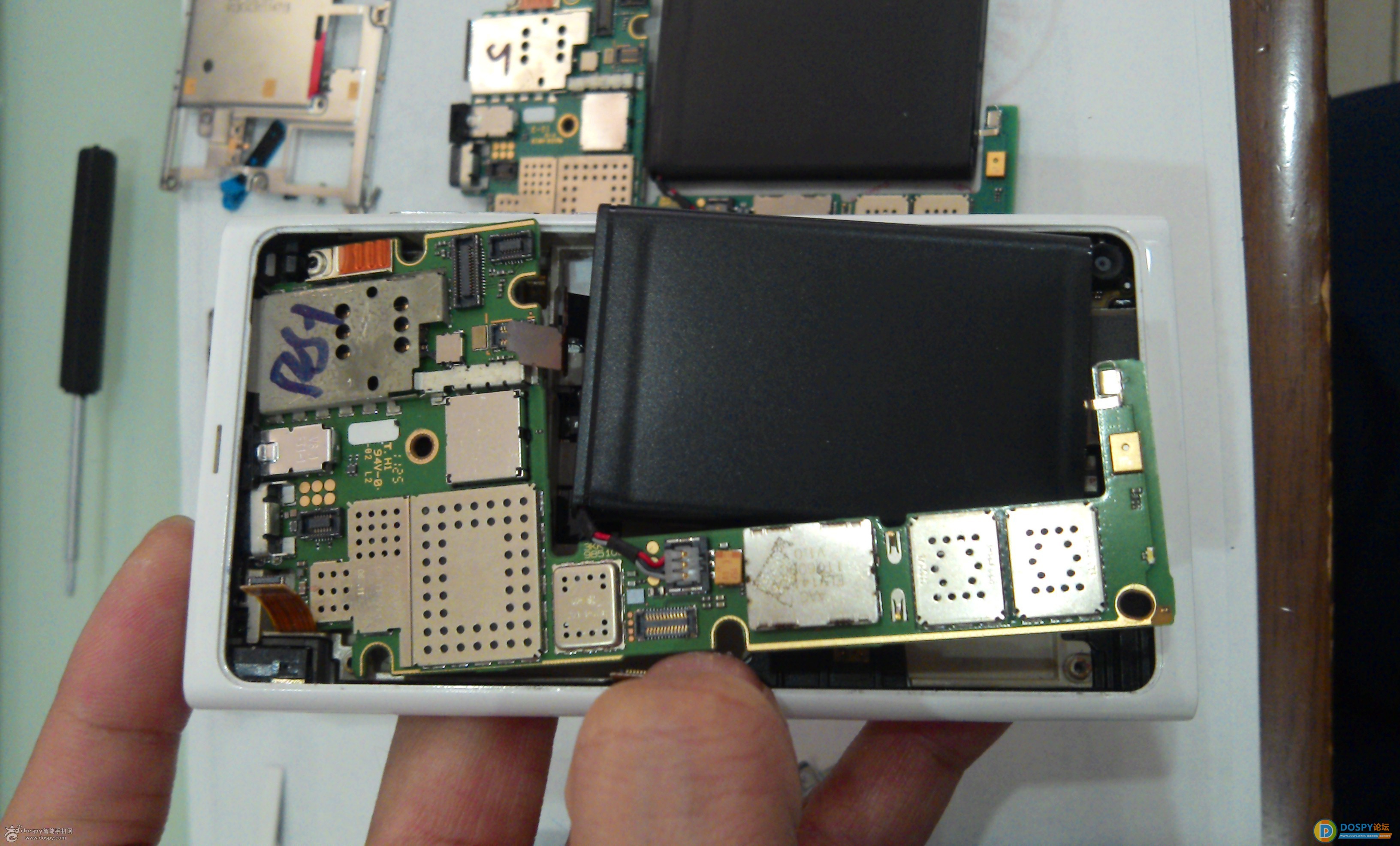

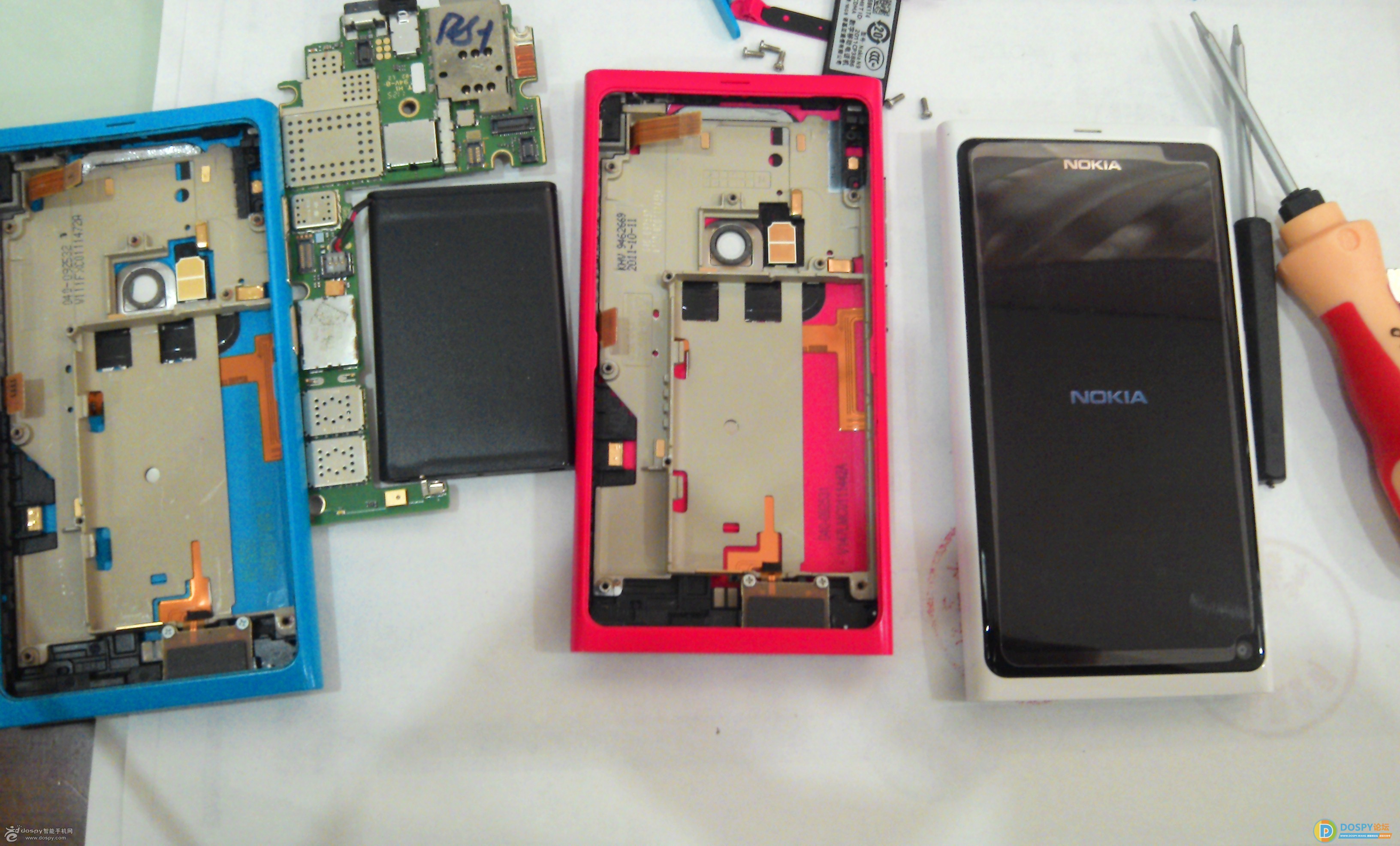

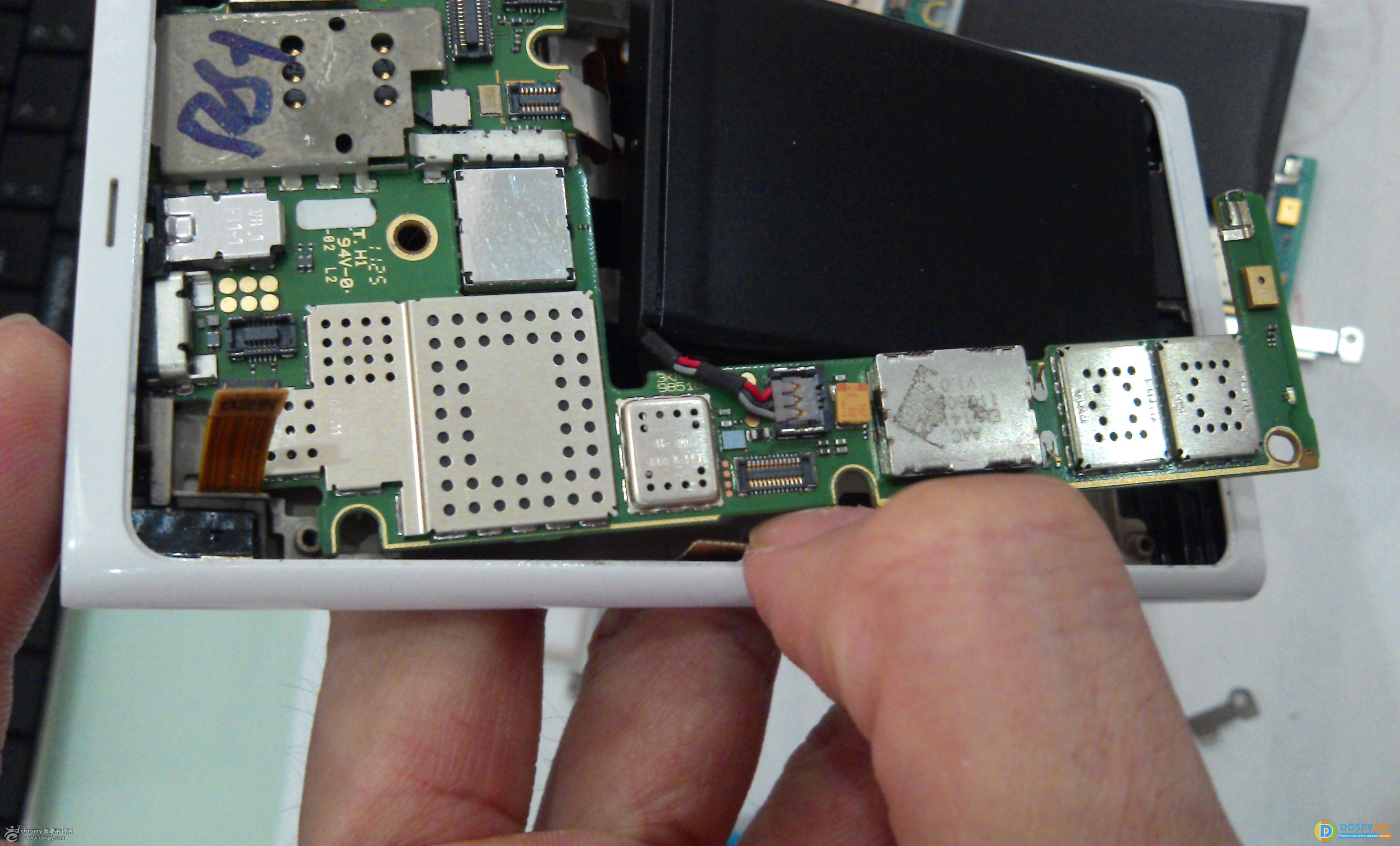

用右手握住电池并用拇指跟食指捏紧电池排线...用左手指甲从手机底部把主板慢慢翘起来...然后用左手捏住主板慢慢用力一边缓慢左右摇动主板一边缓慢往下拔动...不能急...慢慢凭感觉把主板卸下来...









先把前摄像头安装好在你想要换上的机壳对应位置...这个没有技术难度...除非脑残...把主板跟电池拿稳...放进你想要换上的机壳里...主板头先进插进机壳对应的开孔位置...慢慢把主板放回机壳...注意前摄像头要排线要留起来...千万不要被要在主板地下啊...同时侧面的排线接口跟左上角的排线接口也一样...往往很容易混略的就是前摄像头头排线接口...

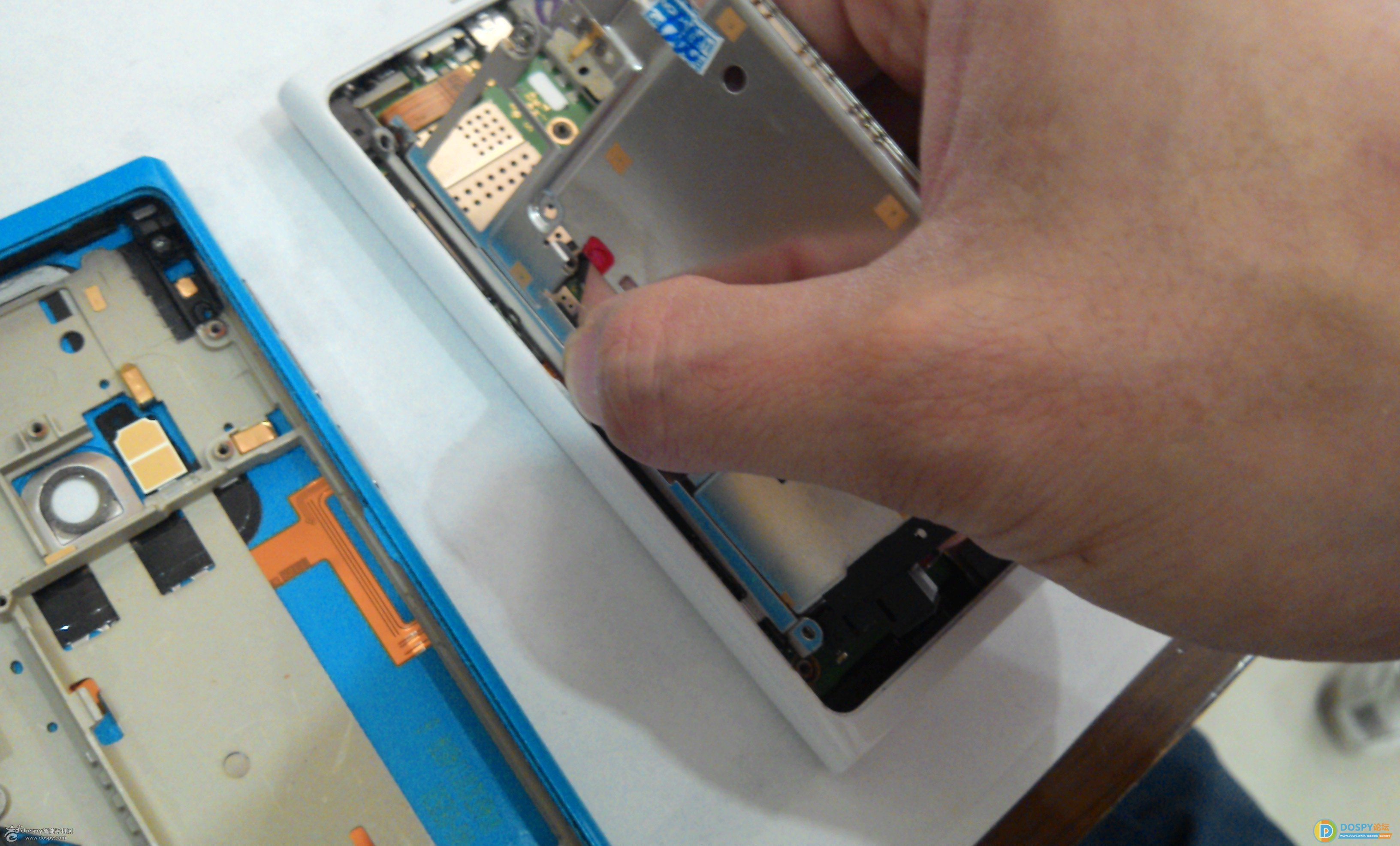

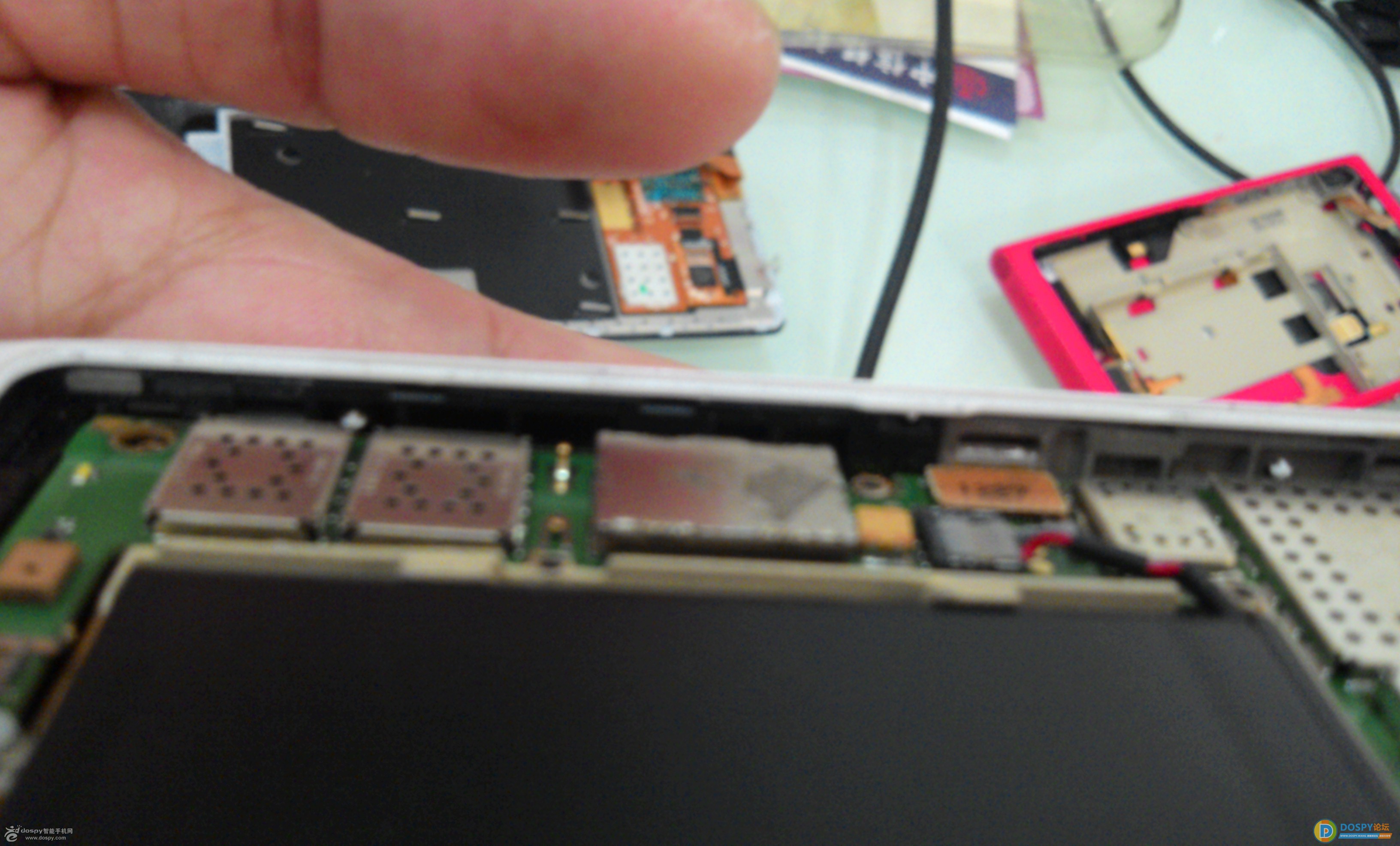

把主板头插进对应开孔之后...主板会很轻松就可以放进机壳...如图拇指的位置...这个排线接口千万不要压在主板下面哦...

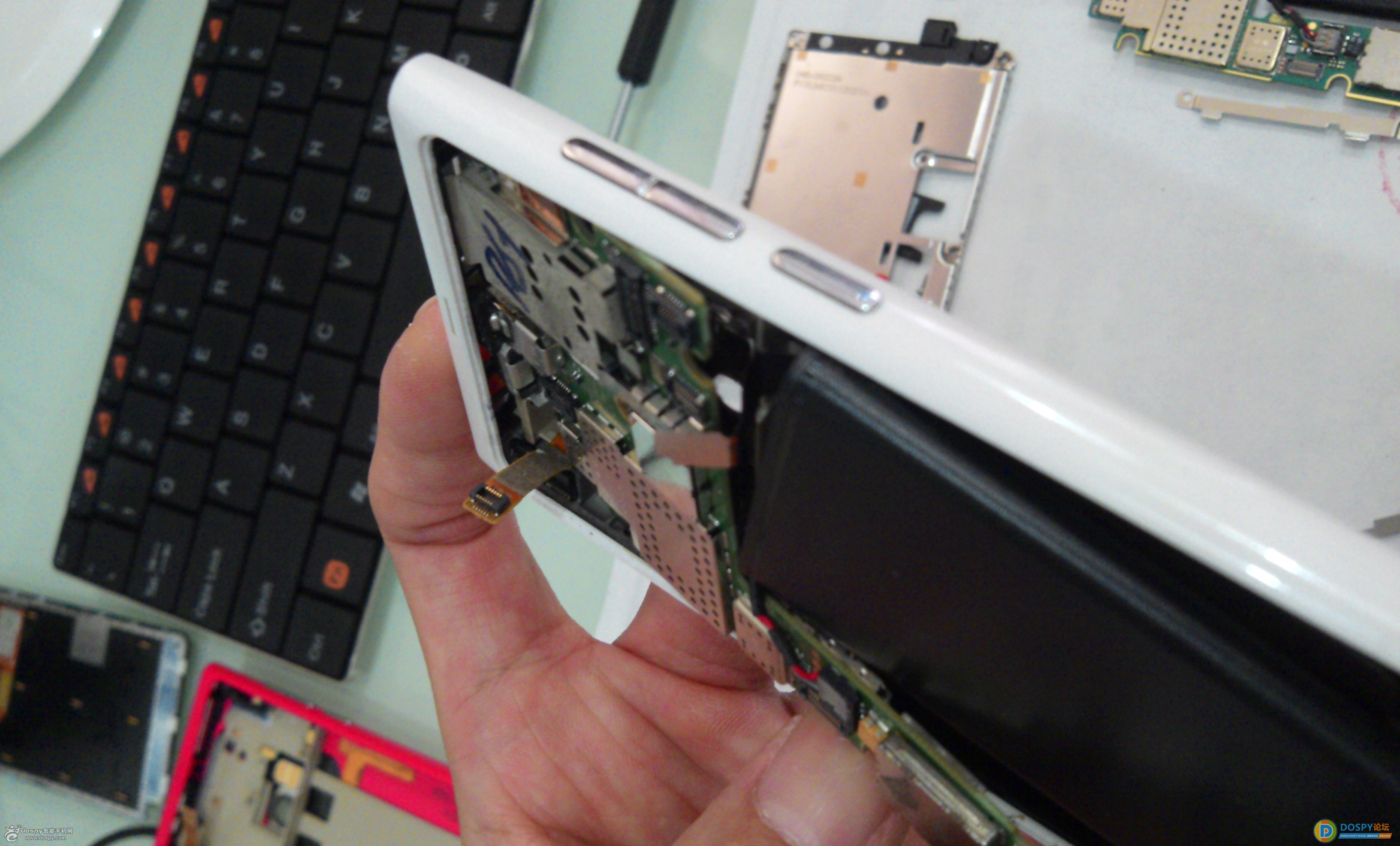

如图...侧面看清楚三个排线位置...









注意好细节...很轻松就可以把主板放回去...








接下来放回铁片...这里有点巧妙...你可以如图这样把两铁片先对好位置然后慢慢凭感觉缓缓放回去...这个做法第一次的话有难度...不建议...

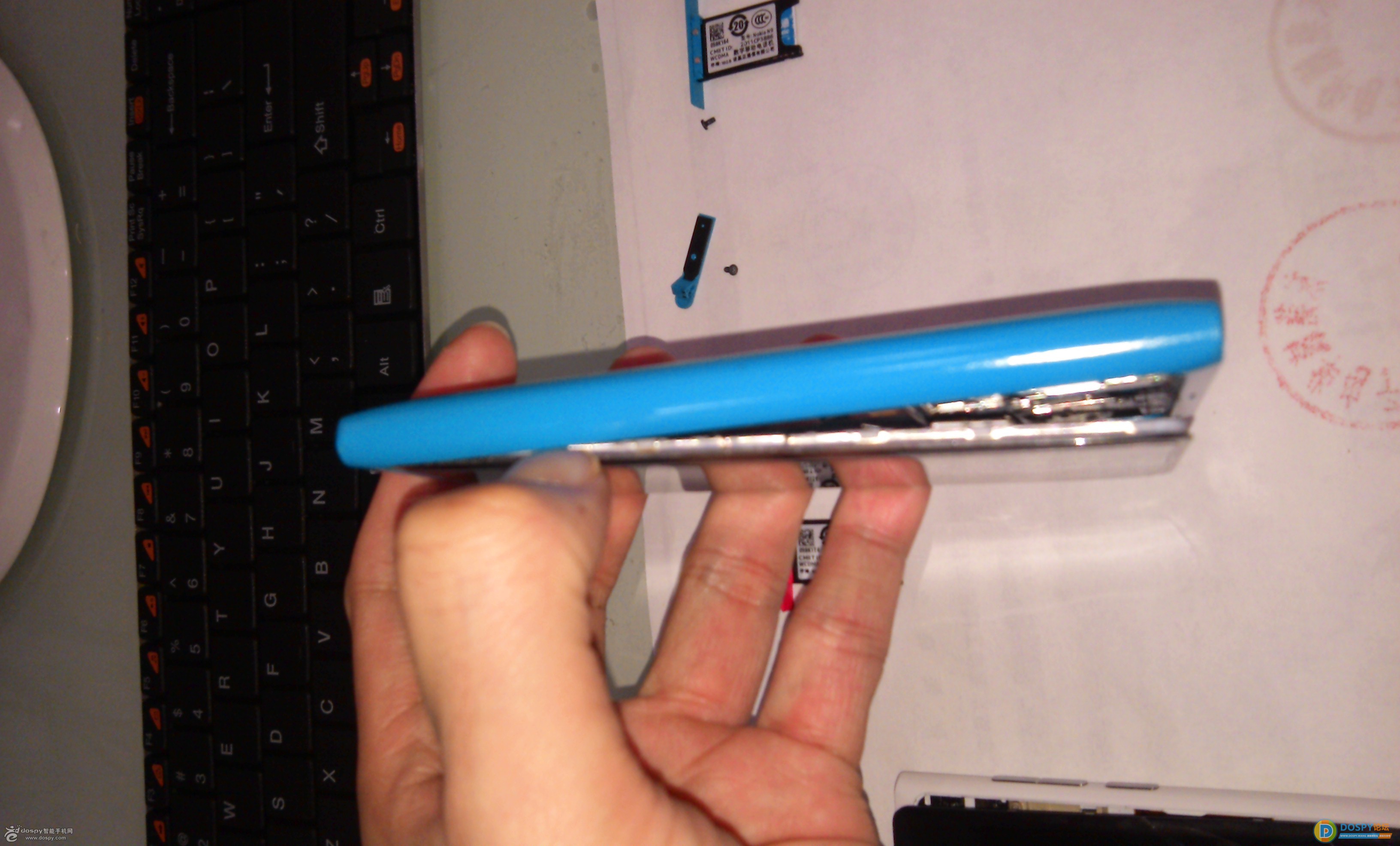

从侧面看...大家发现了吧...那三道卡位...所以最简单的方法就是把大铁片放回去之后...小的从侧面这角度对好卡位放回去...这简单很多...

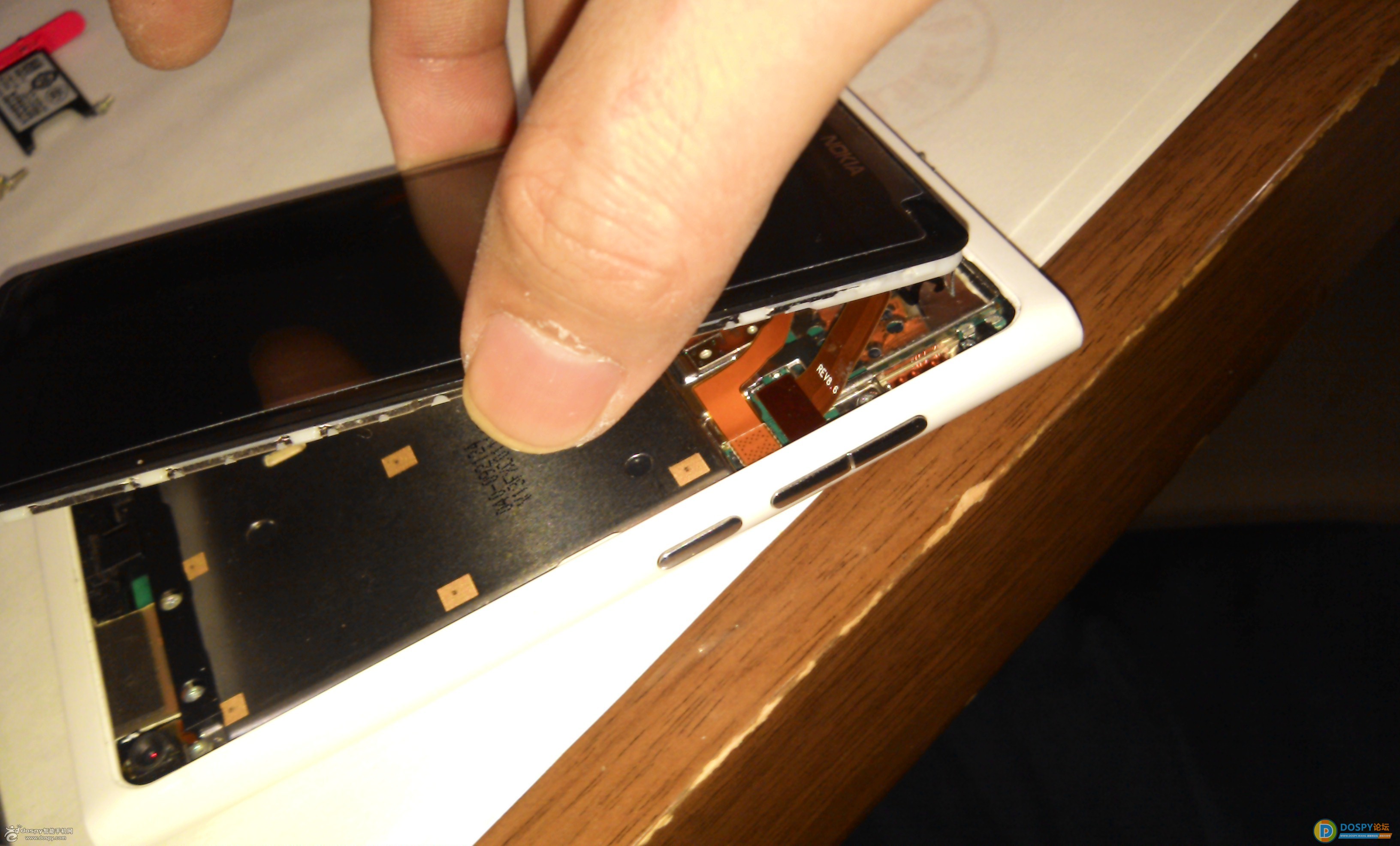

把主板螺丝拧回去之后...把屏幕排线接回主板...屏幕排线接起来有点技巧...就是把屏幕这样拿着...从底部翘起把排线接回去...

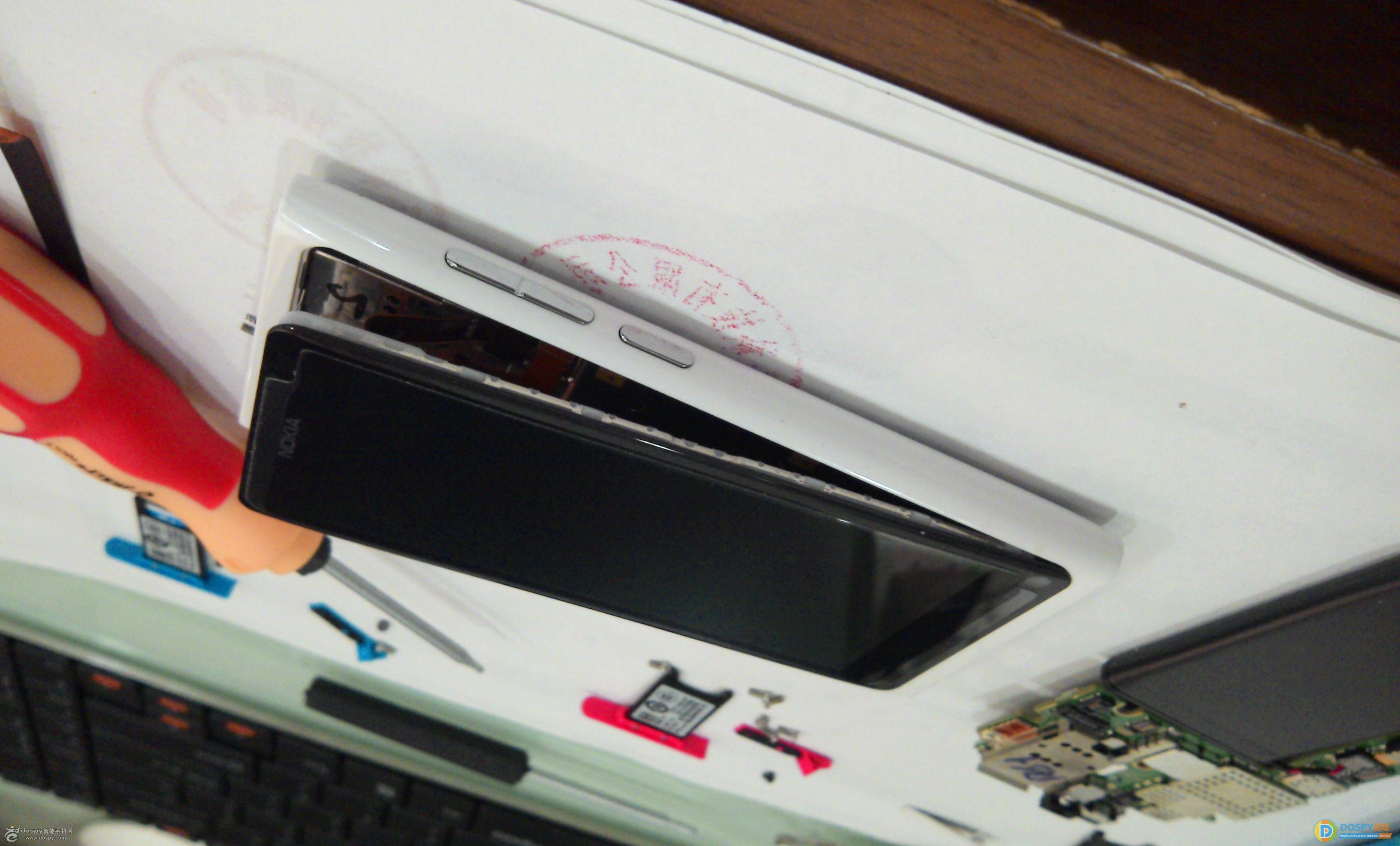

然后如图...先慢慢把屏幕底部卡位卡进机壳底部...屏幕这头是插进去的...









如图就是插好的...

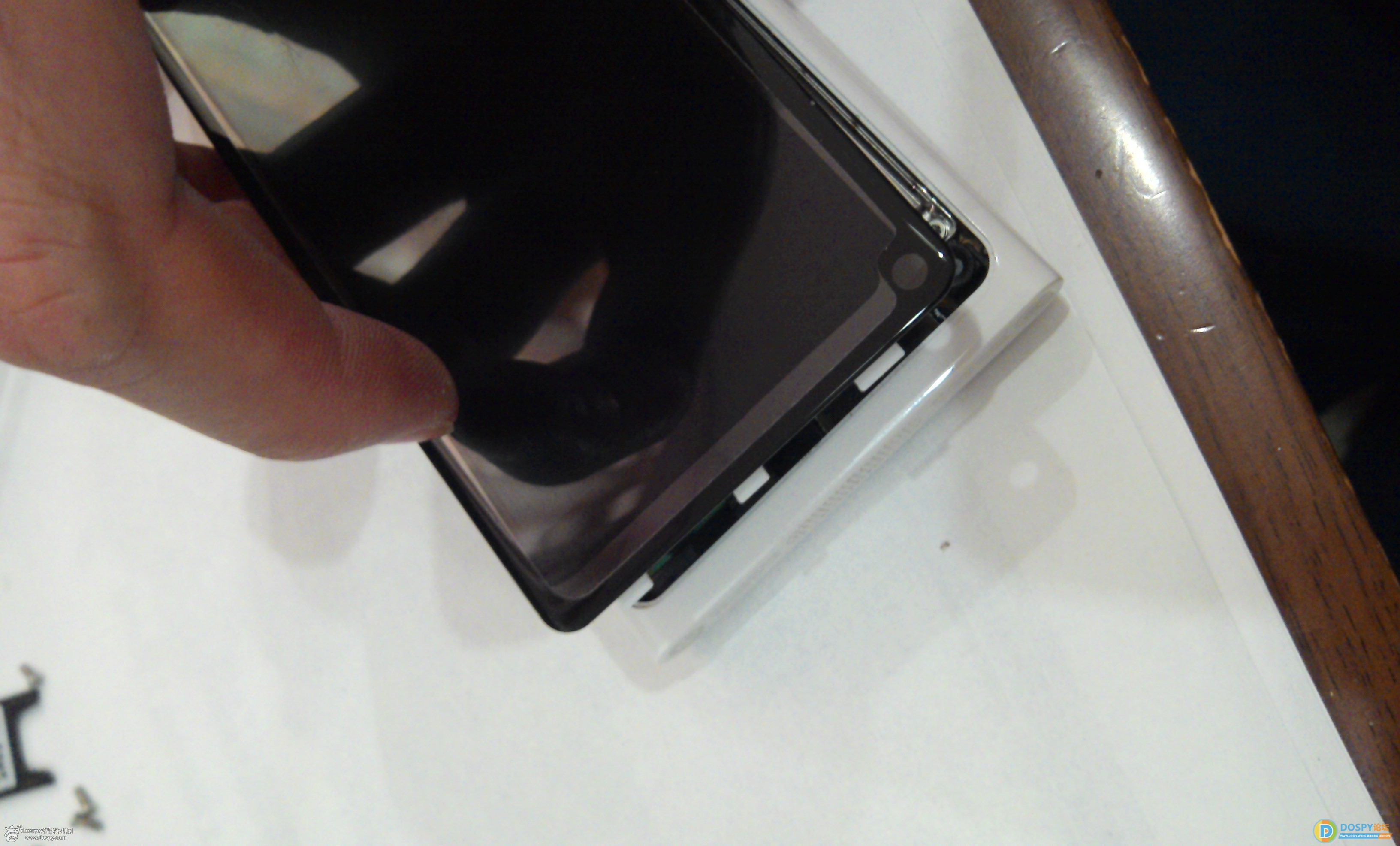

然后慢慢用力把屏幕两侧往下压...压的时候用阴力顺着屏幕的边缘由底部往顶部推压...不要用蛮力哦...屏幕其实很容就卡回去的...

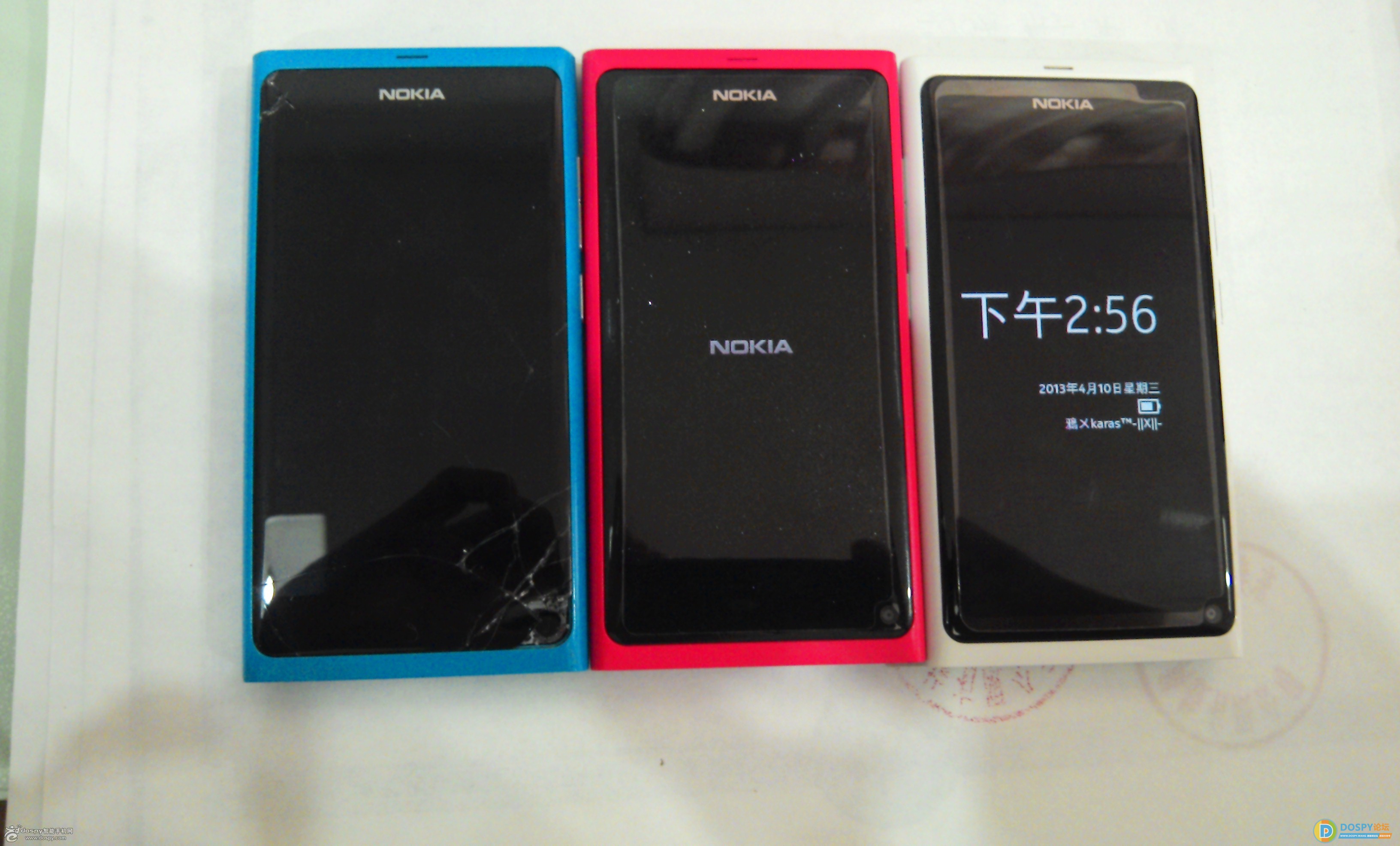

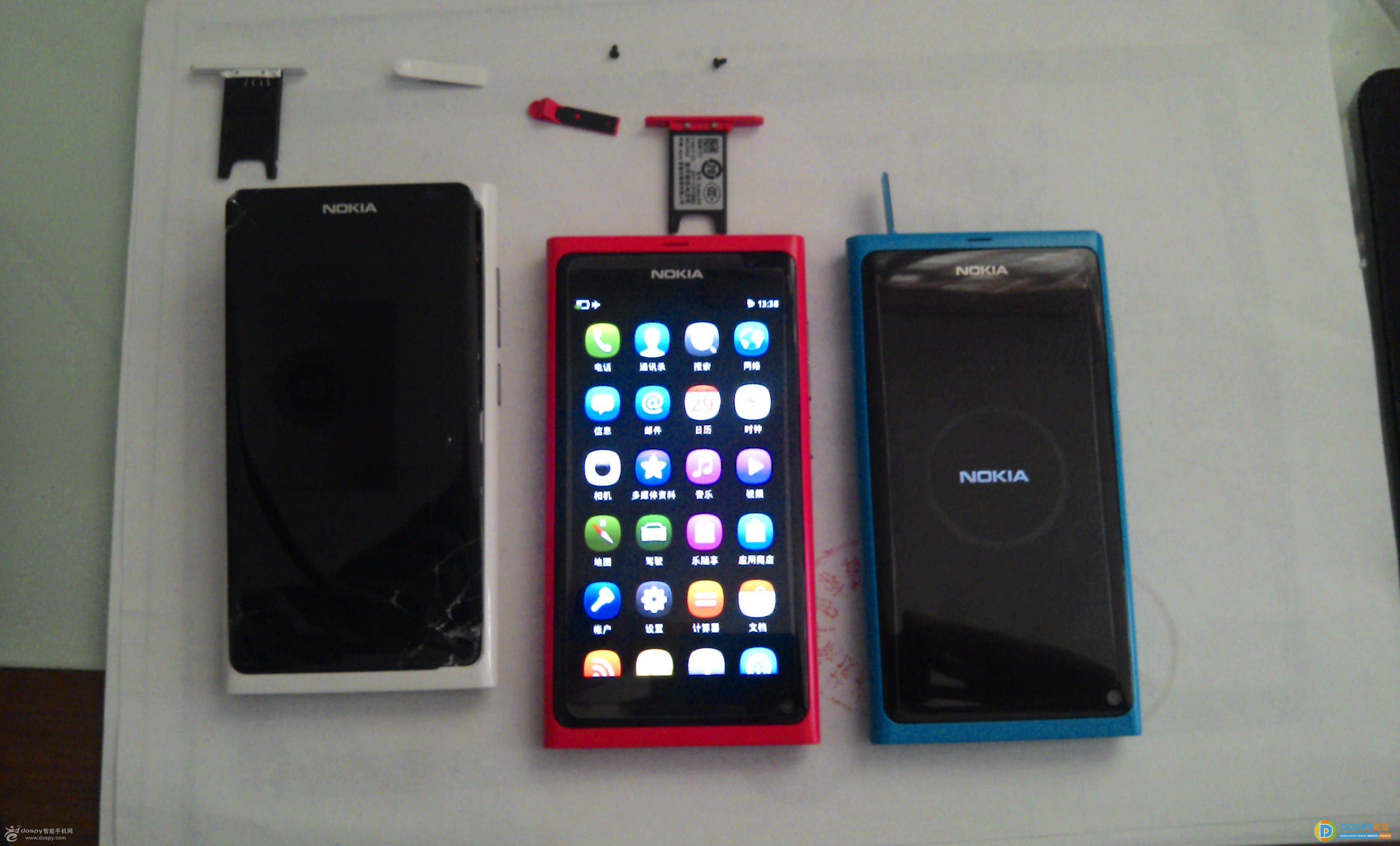

把顶部螺丝拧回去...插回usb挡板...跟sim卡套...手机换壳换屏完成...晒晒三色两台N9
