本人的两台N900购买于某鱼平台,一台屏幕坏了,一台无法开机,于是便有了发一个教程的想法。
(不太会排版,请见谅)

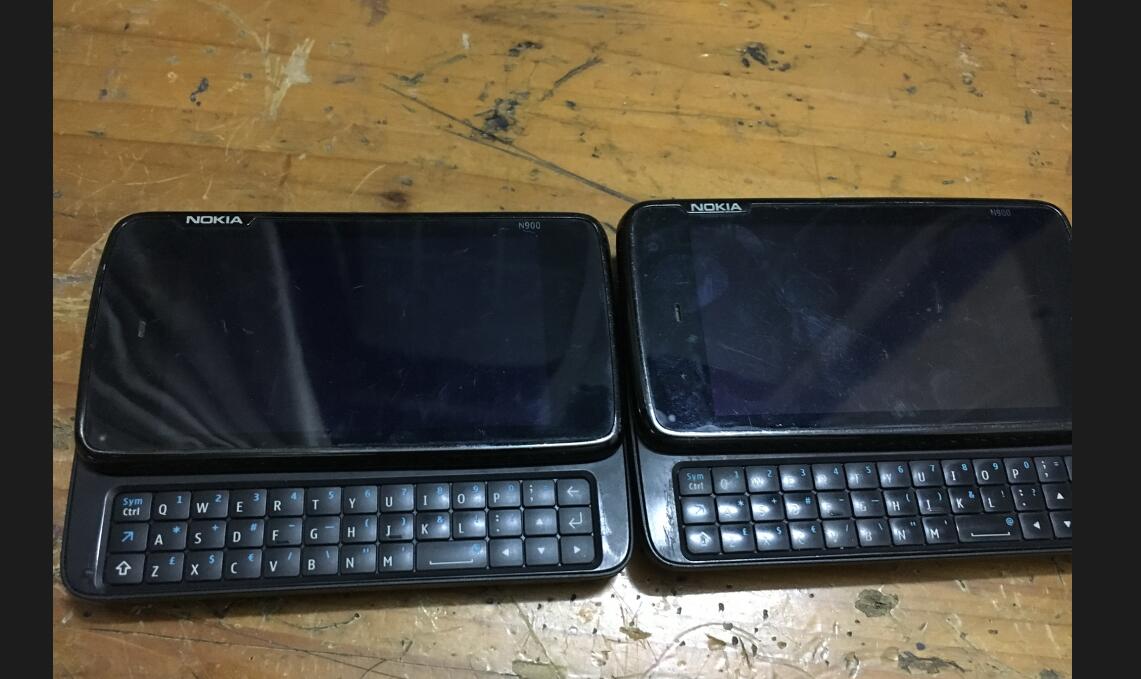

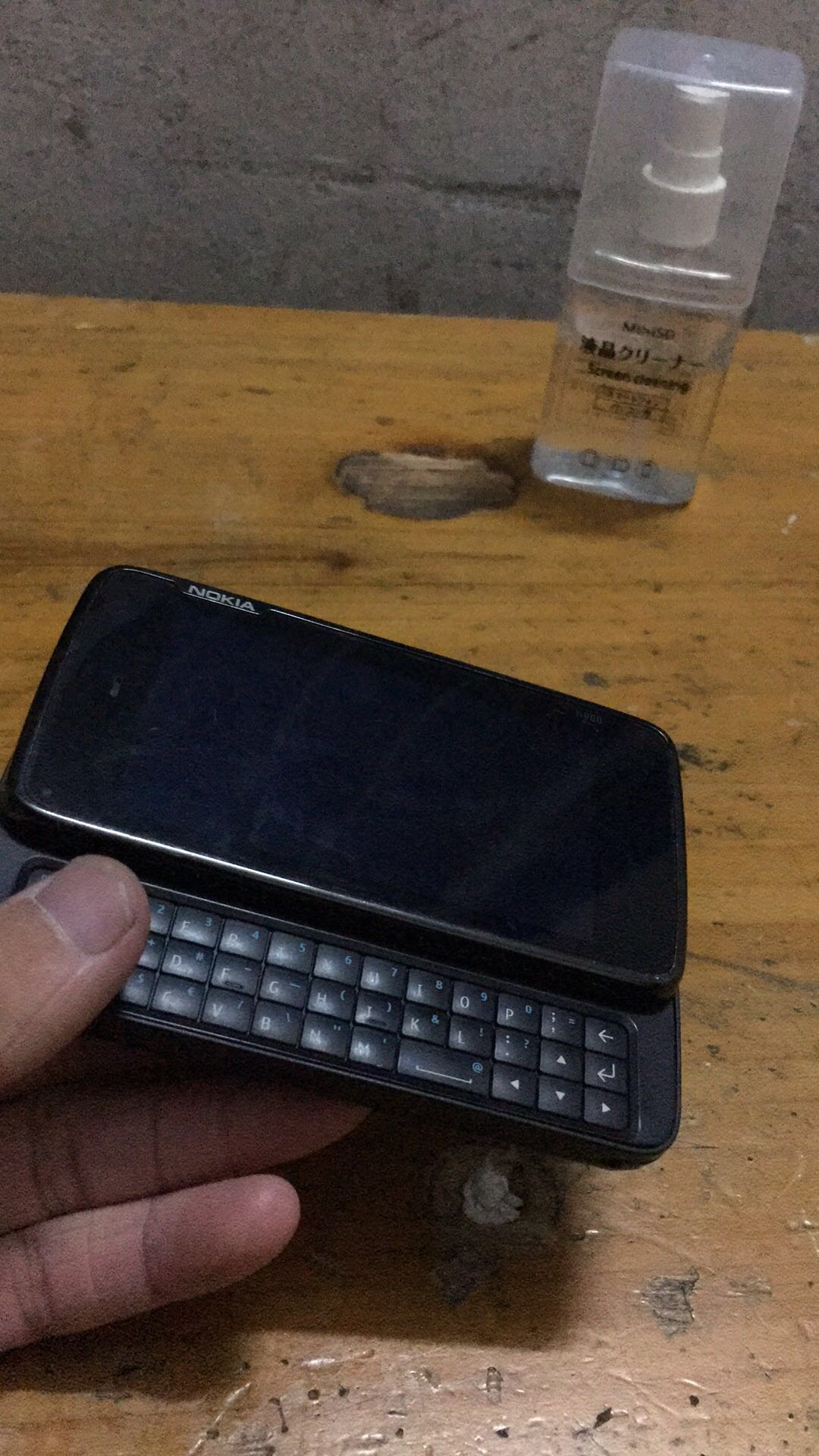

成色不太好,似乎就七八成新左右。

--------------------------------------------------------------------------------------------------------


一 、屏幕部分

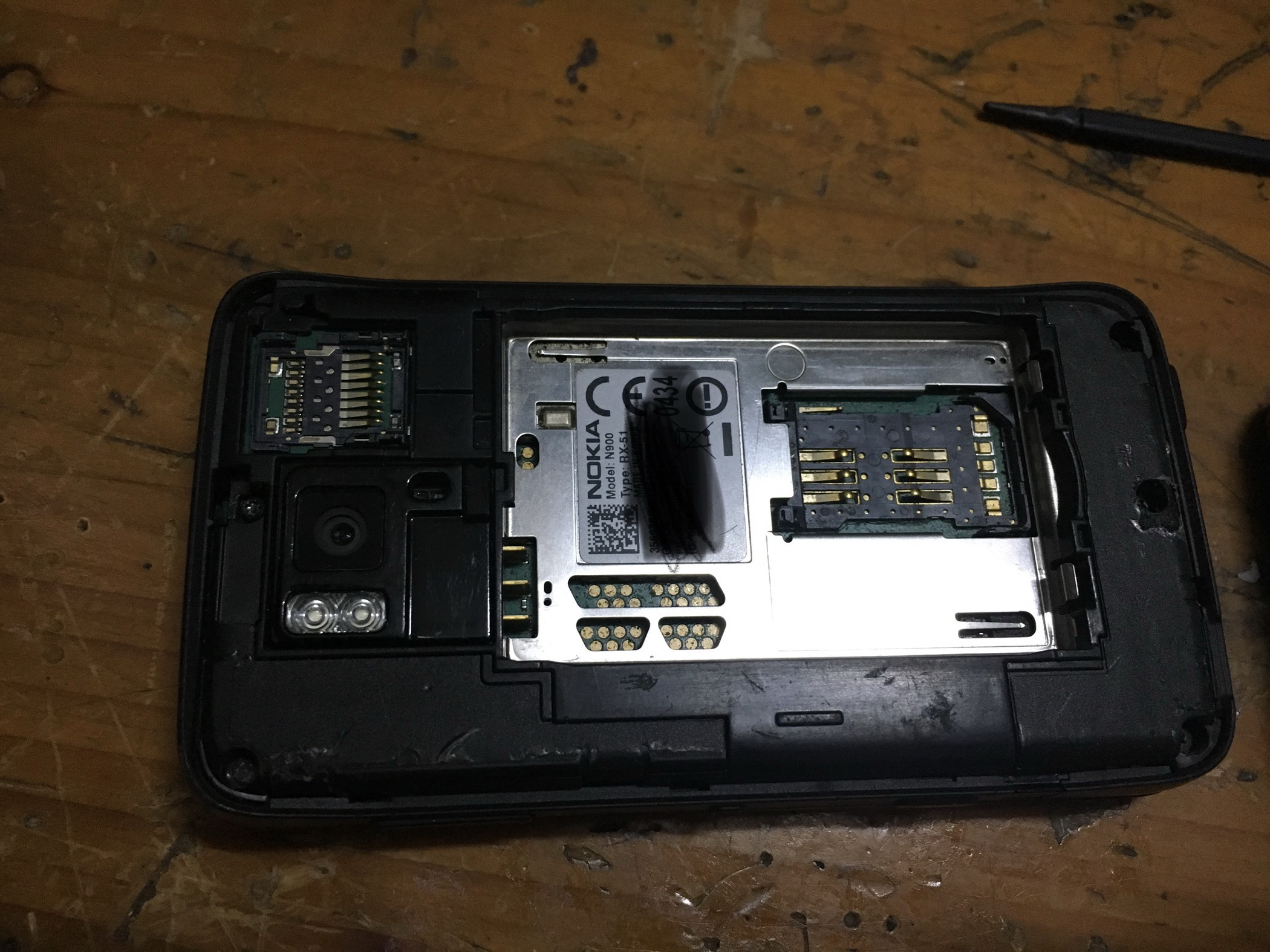

1.拿下后盖、笔、电池(本人电池还没到,请忽略


登录/注册后可看大图
)、储存卡、SIM卡




2.扭送后框上的六枚螺丝,拆下排线,手机就分为了两部分——屏幕、主体(按键和主板之类的)。

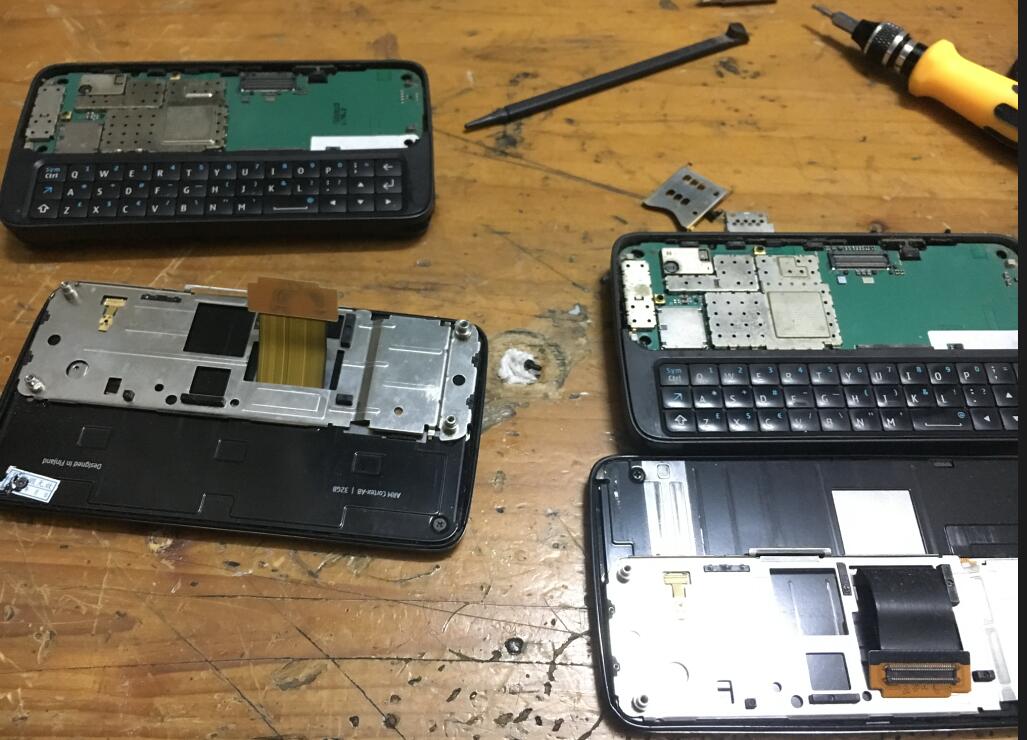

3.屏幕与主体之间还有个滑动的铁片——中框。上推扭掉下面两个,下推扭掉上面两个,卡在中间扭掉中间两个。左右两边平行各3枚

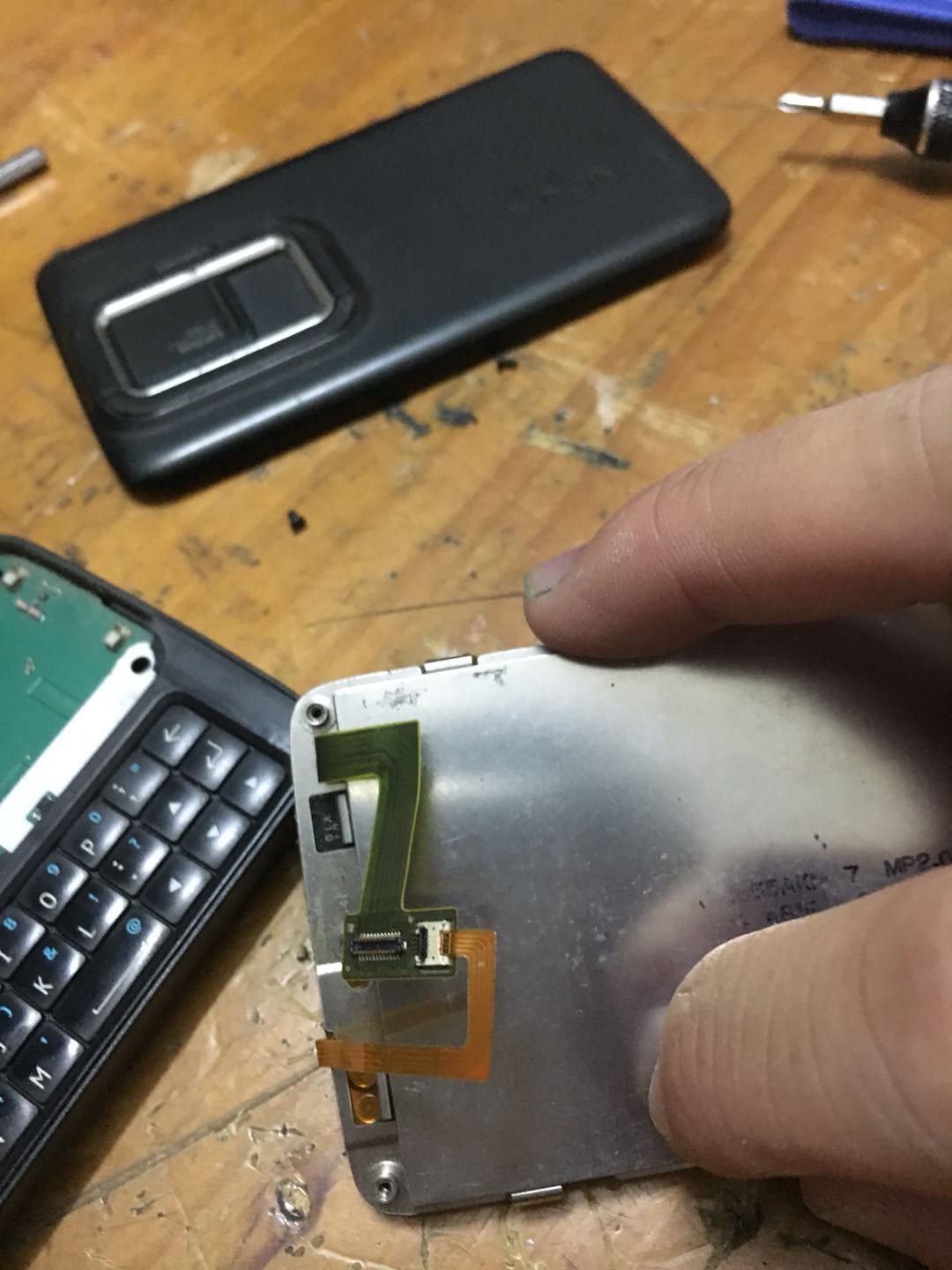

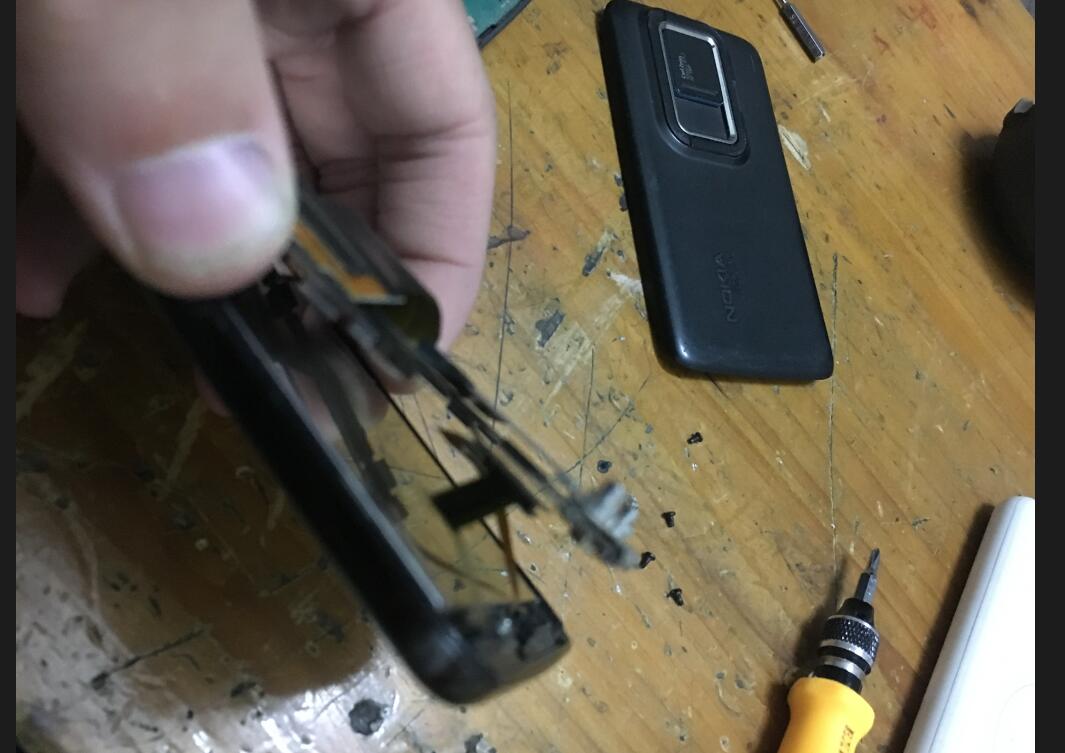

4..拿出中框时,注意屏幕排线!!!外屏接在内屏上组成屏幕总合排线,总排线和中框排线连接,中框排线再与主板连接。
微信图片_20180828230957.jpg 微信图片_20180828231045.jpg
微信图片_20180828231056.jpg 微信图片_20180828231100.jpg

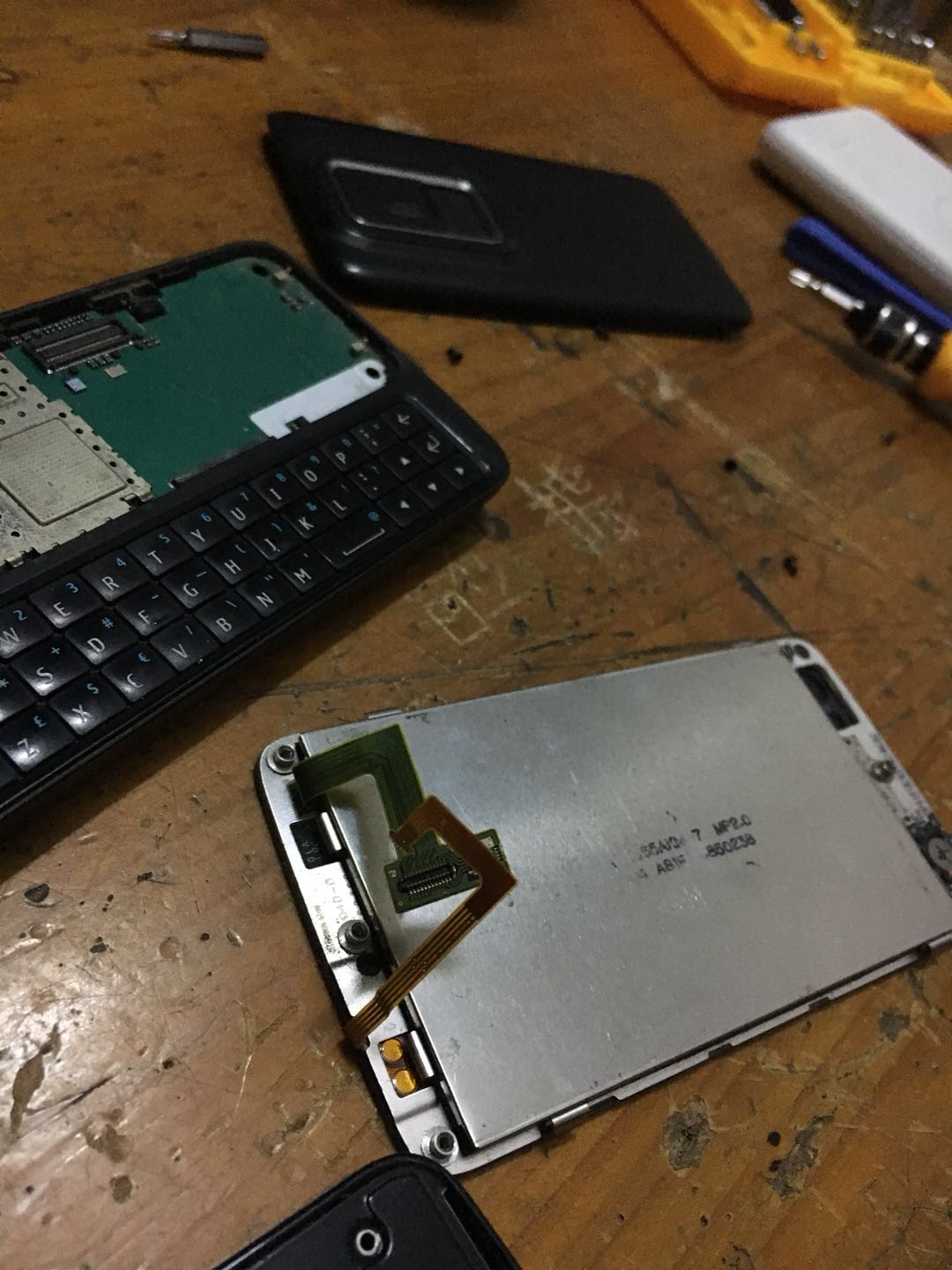

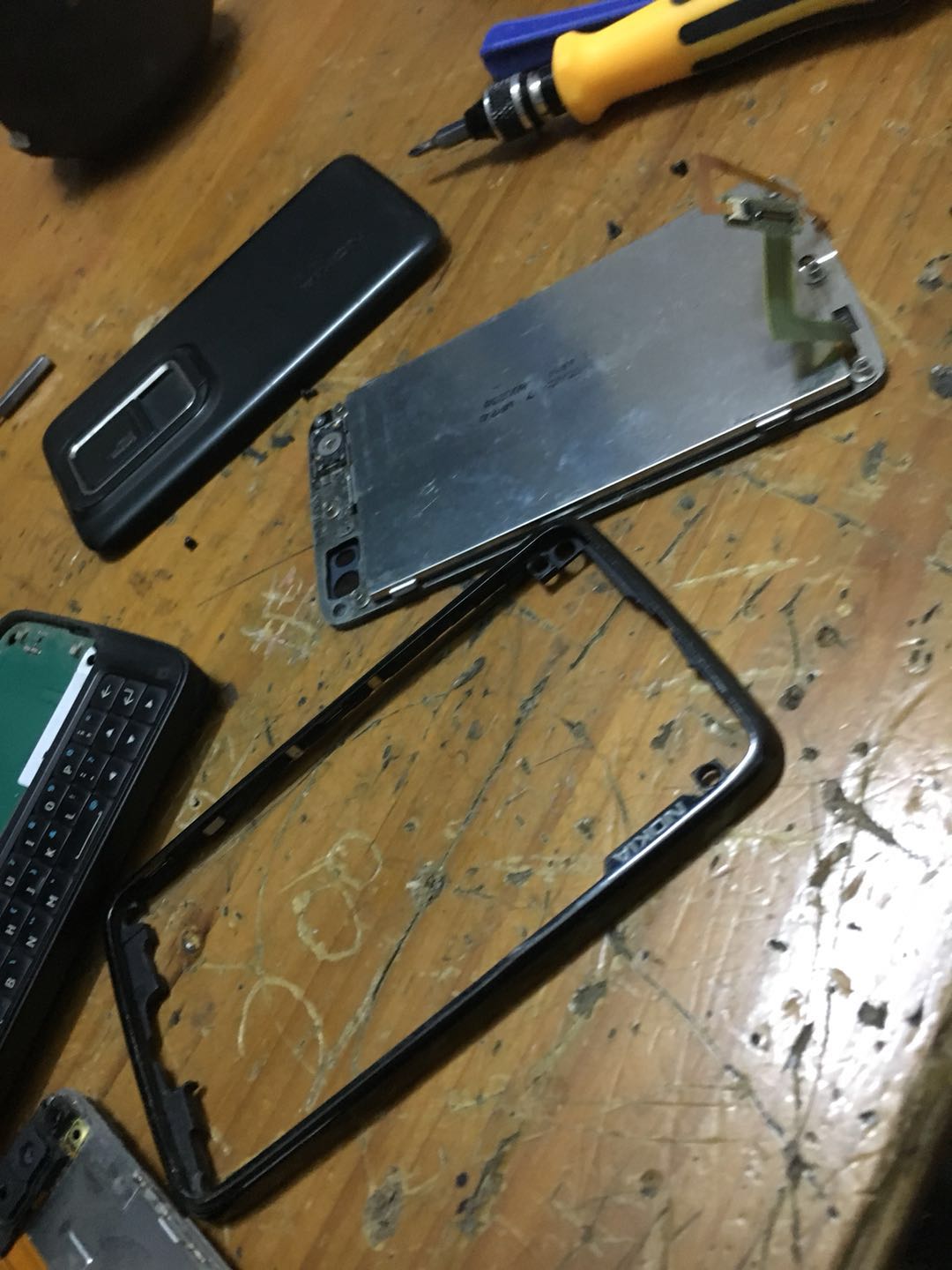

5屏幕与前框分离:先把排线取下,拿出内屏,在前框与外屏边缘轻柔的用巧力按压,直到前框与外屏分离。


-------------------------------------------------------------------------------------------------------
二、主体部分

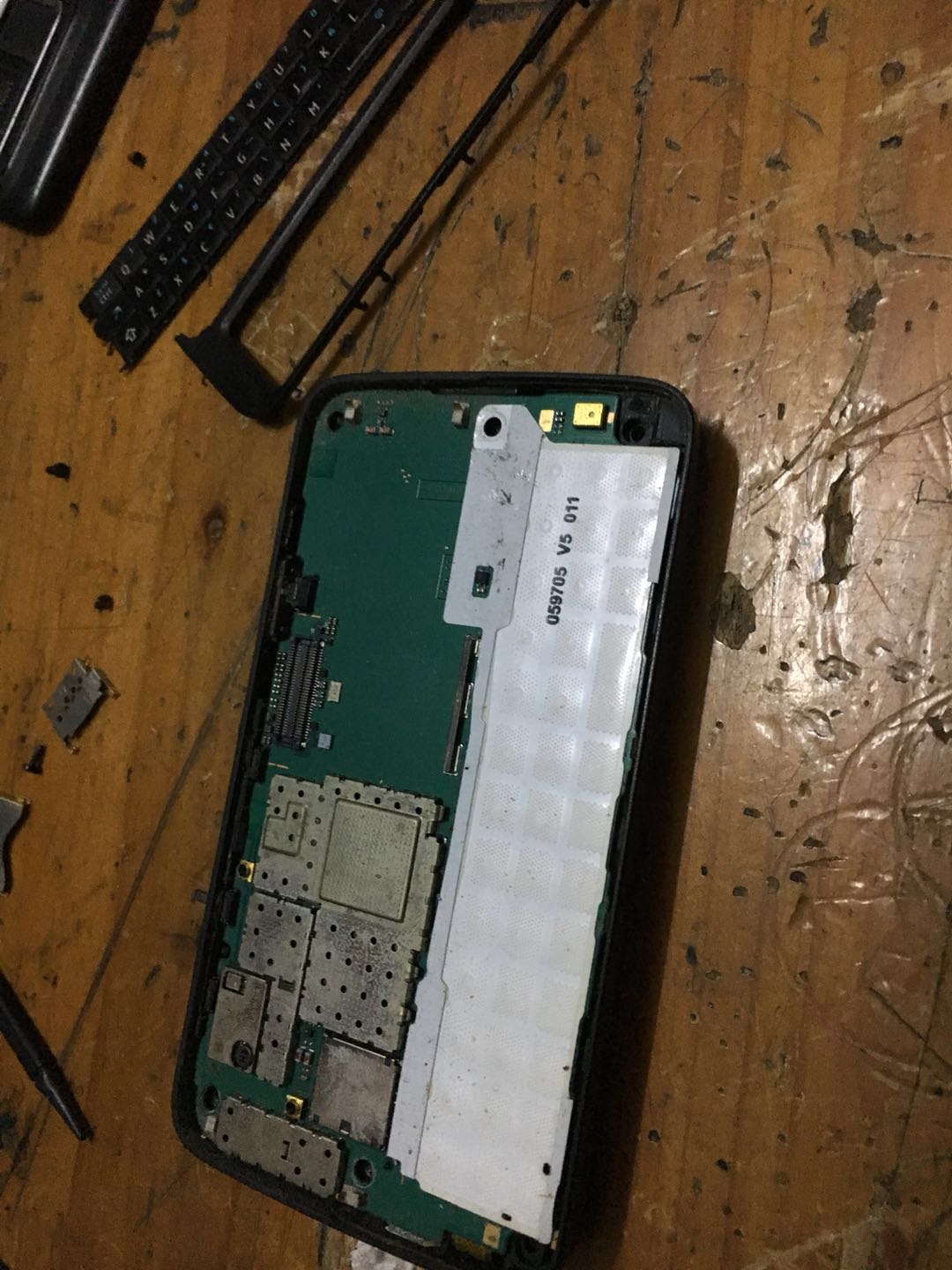

1.按键外壳分离:按键外壳是后框SD卡下面的螺丝以及左边对应的螺丝固定的。

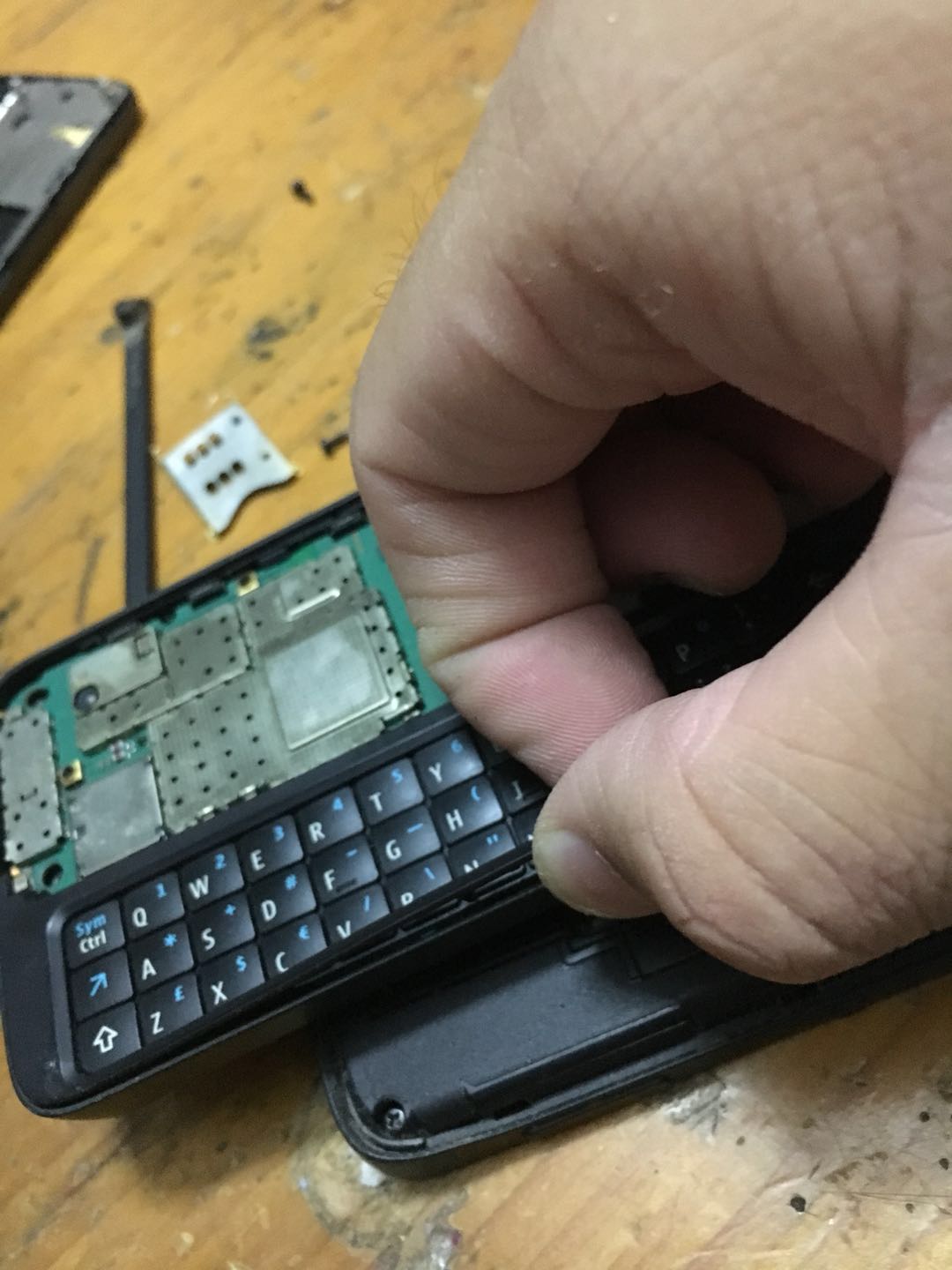

先用左手捏住按键下面,然后用右手把按键外壳上面的卡位松了(往下或者说是往后按)


登录/注册后可看大图

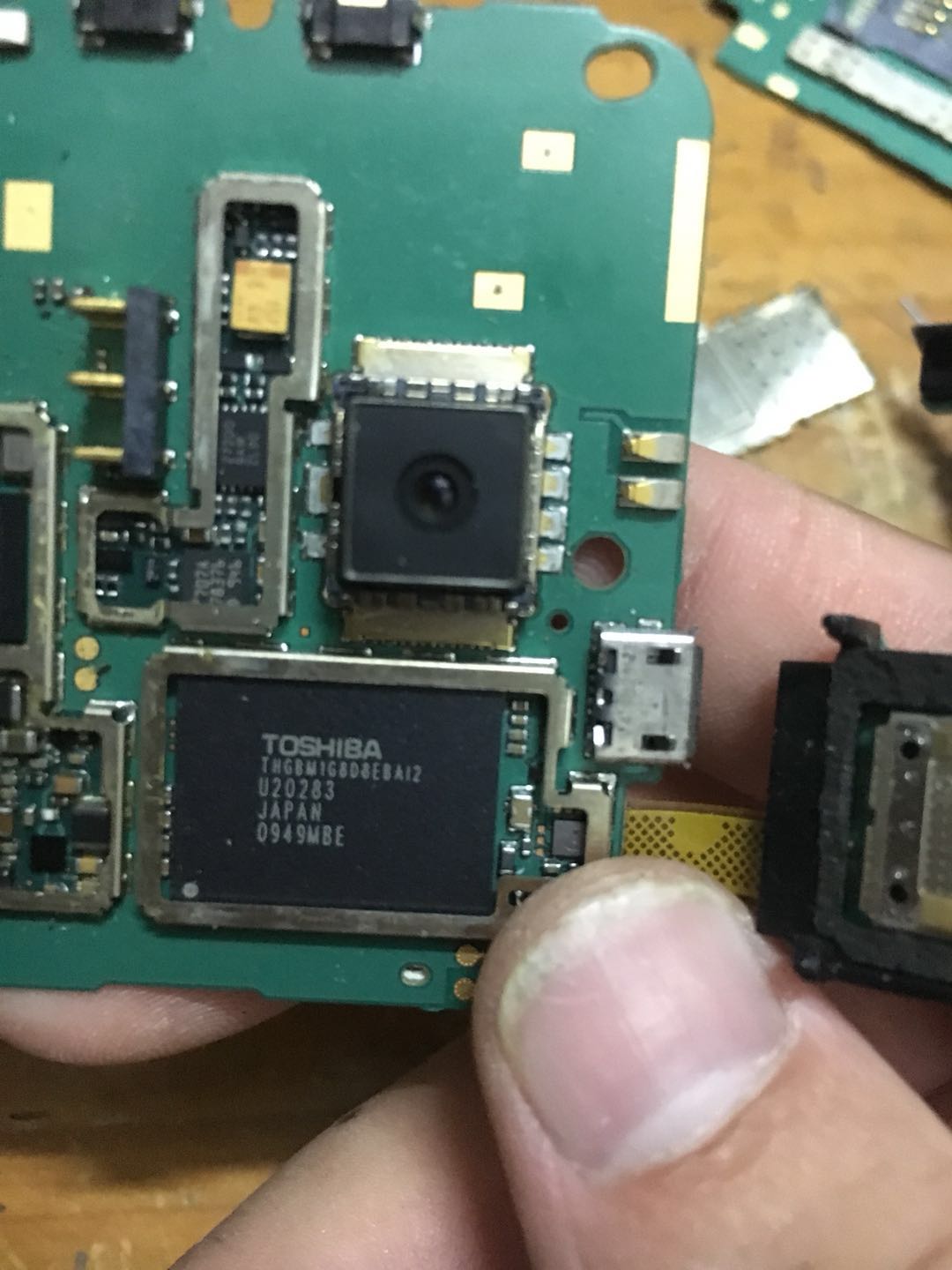

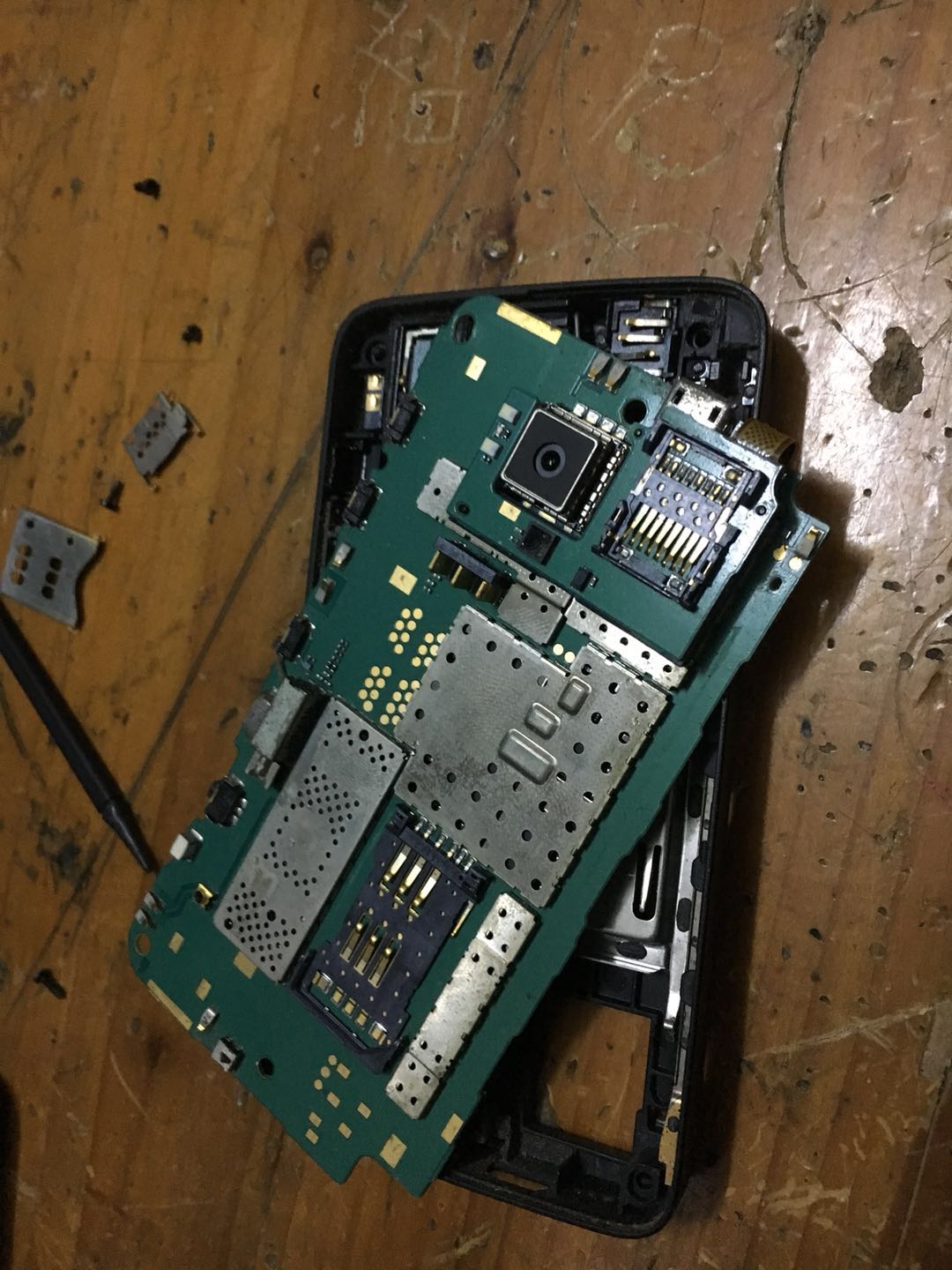

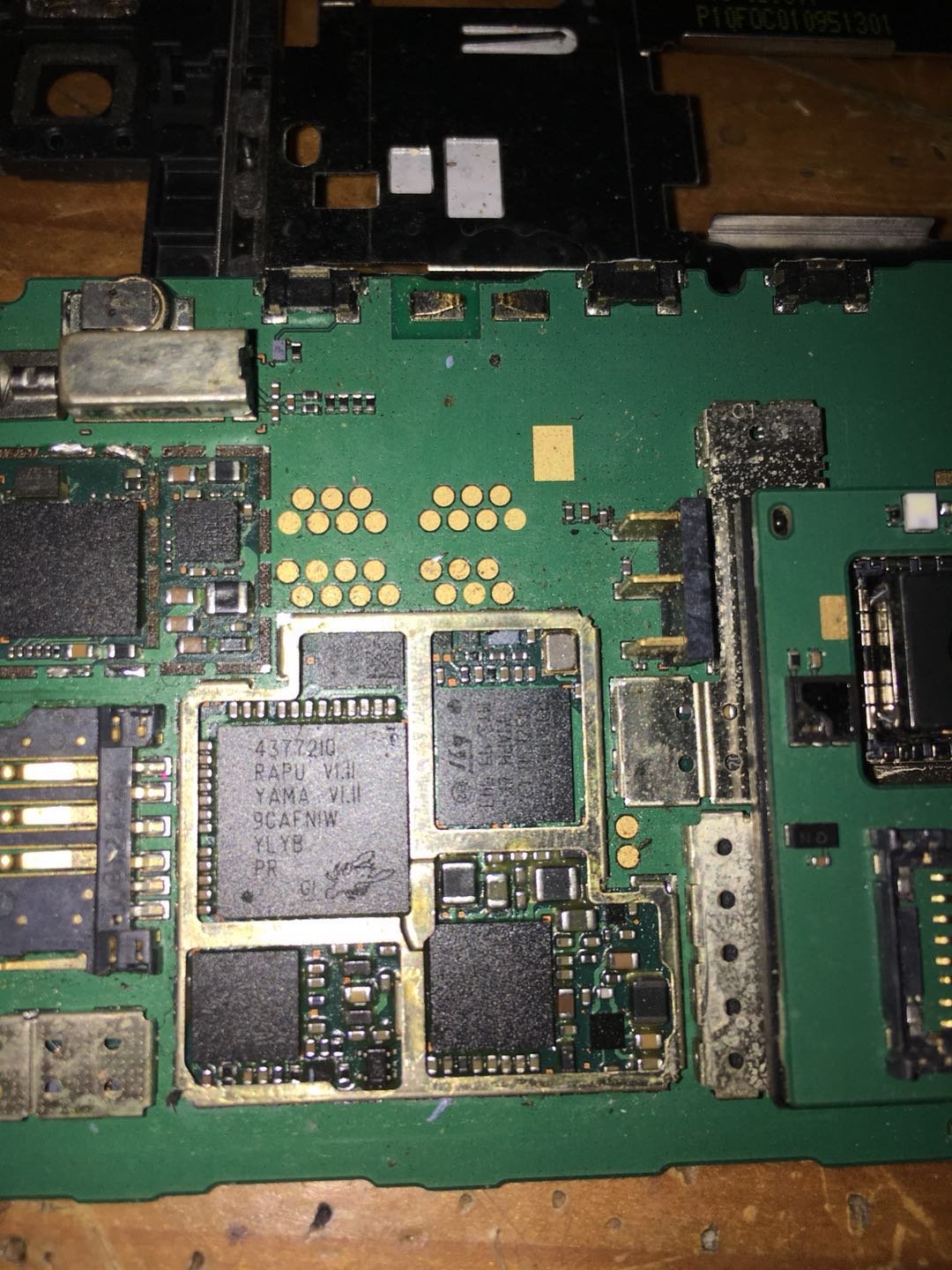

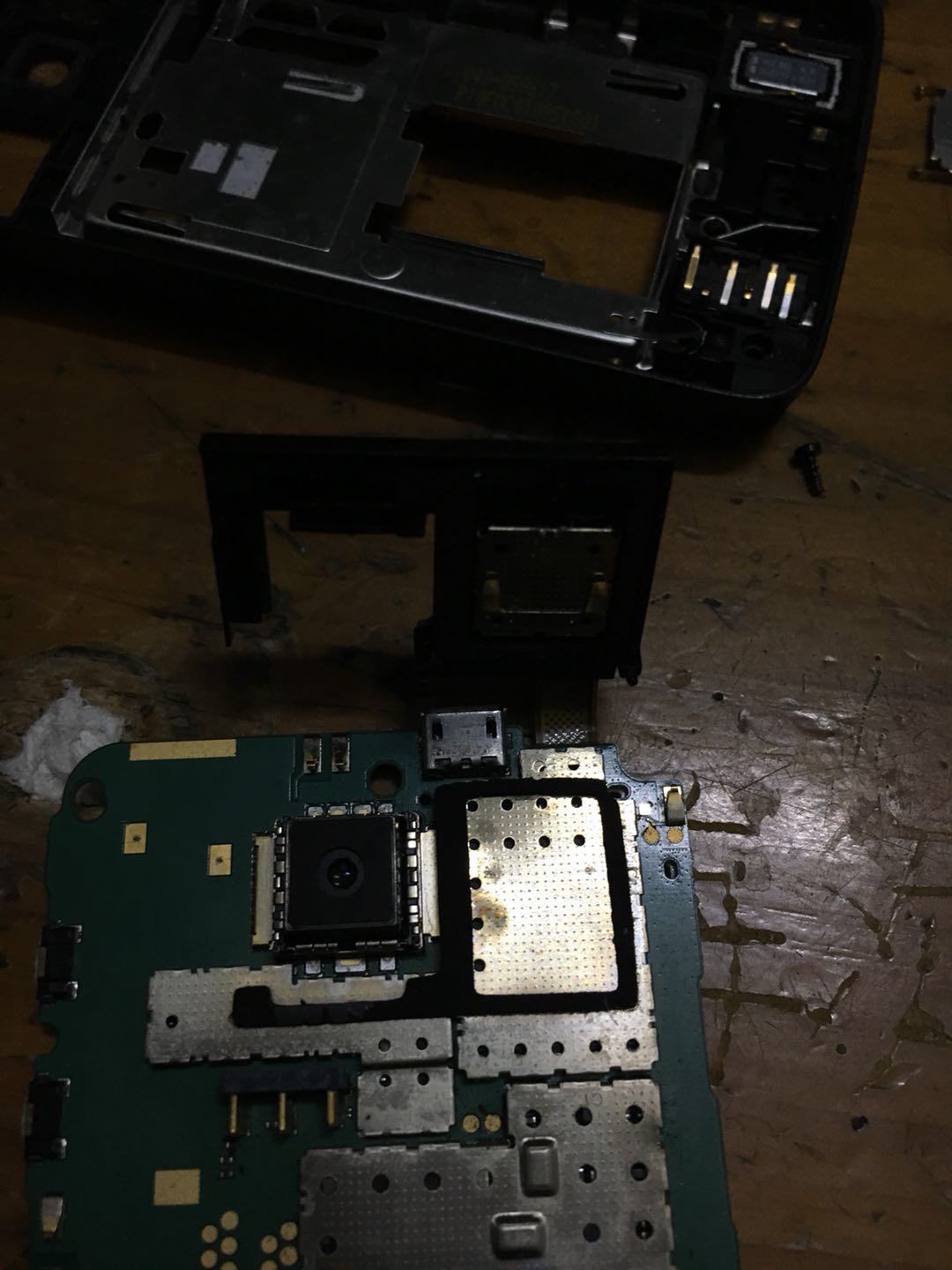

2.然后就可以拿出主板了


登录/注册后可看大图

微信图片_20180828231129.jpg 微信图片_20180828231120.jpg

最后,我的N900就组装好了,就差电池。。。前天晚上才发货:sleepy:

[Yegat于2018年8月29日00:37:46编辑]






评分

参与人数 1方舟币 +5 收起 理由
可乐地盘 + 5 很给力!

查看全部评分

87

主题

2697

帖子

3万

积分

超级版主

------我是夜猫子------------白天随缘在线

Rank: 16Rank: 16Rank: 16Rank: 16

UID
2
精华
0
威望
0
贡献
268
热心值
0
方舟币
32292
拍卖分
0
违规计分
0
在线时间
1960 小时
注册时间
2018-6-6

论坛元勋勋章

发表于 2018-8-29 00:55:21 | 显示全部楼层
支持一下原创!
回复

使用道具 举报

0

主题

126

帖子

1076

积分

营长

Rank: 5Rank: 5

UID
517
精华
0
威望
0
贡献
10
热心值
0
方舟币
940
拍卖分
0
违规计分
0
在线时间
38 小时
注册时间
2018-8-11
发表于 2018-8-29 08:49:58 | 显示全部楼层
:lol:lol:lol:lol:lol
回复

使用道具 举报

4

主题

67

帖子

263

积分

排长

Rank: 3Rank: 3

UID
822
精华
0
威望
0
贡献
0
热心值
0
方舟币
196
拍卖分
0
违规计分
0
在线时间
31 小时
注册时间
2018-8-27
发表于 2018-8-29 11:23:23 来自手机 | 显示全部楼层
请问拆n900的时候有没有注意振动电机在哪里,是个主板集成的还是单独的,具备可换性么
回复

使用道具 举报

20

主题

147

帖子

912

积分

连长

Rank: 4

UID
582
精华
0
威望
0
贡献
0
热心值
0
方舟币
765
拍卖分
0
违规计分
0
在线时间
33 小时
注册时间
2018-8-13
发表于 2018-8-29 13:12:51 | 显示全部楼层
主板有点脏啊。:)
回复

使用道具 举报

119

主题

321

帖子

2403

积分

版主

Rank: 14Rank: 14Rank: 14Rank: 14

UID
690
精华
0
威望
0
贡献
6
热心值
0
方舟币
2076
拍卖分
0
违规计分
0
在线时间
145 小时
注册时间
2018-8-20

原创文章勋章

QQ
 楼主| 发表于 2018-8-29 19:35:24 | 显示全部楼层

:sleepy:没办法,二手的,清不走
回复

使用道具 举报

119

主题

321

帖子

2403

积分

版主

Rank: 14Rank: 14Rank: 14Rank: 14

UID
690
精华
0
威望
0
贡献
6
热心值
0
方舟币
2076
拍卖分
0
违规计分
0
在线时间
145 小时
注册时间
2018-8-20

原创文章勋章

QQ
 楼主| 发表于 2018-8-29 19:39:00 | 显示全部楼层
本帖最后由 Yegat 于 2018-8-29 19:43 编辑
traumhope 发表于 2018-8-29 11:23
请问拆n900的时候有没有注意振动电机在哪里,是个主板集成的还是单独的,具备可换性么 ...

嵌在主板上的,更换难度大,只有耳机孔和左右扬声器独立

回复
